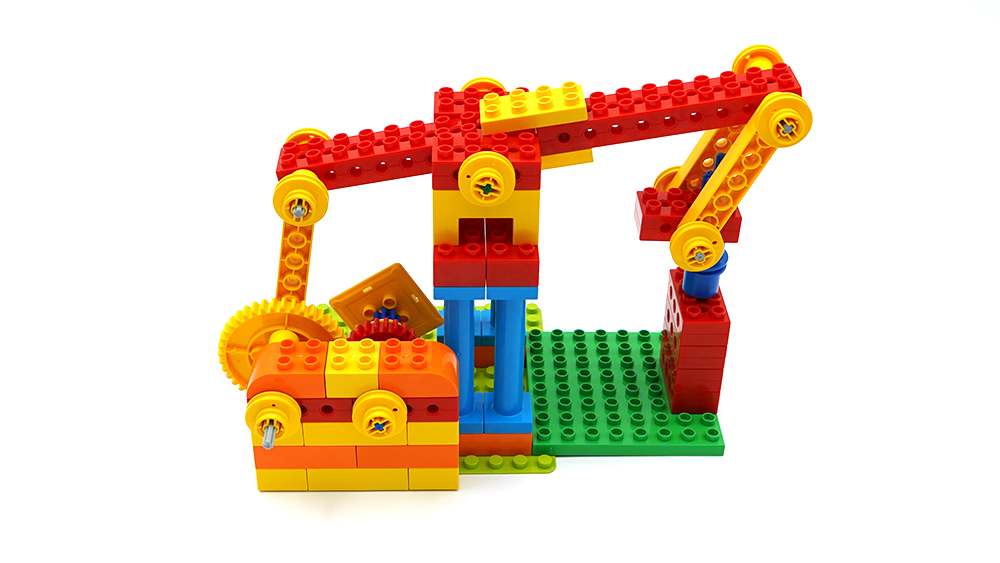

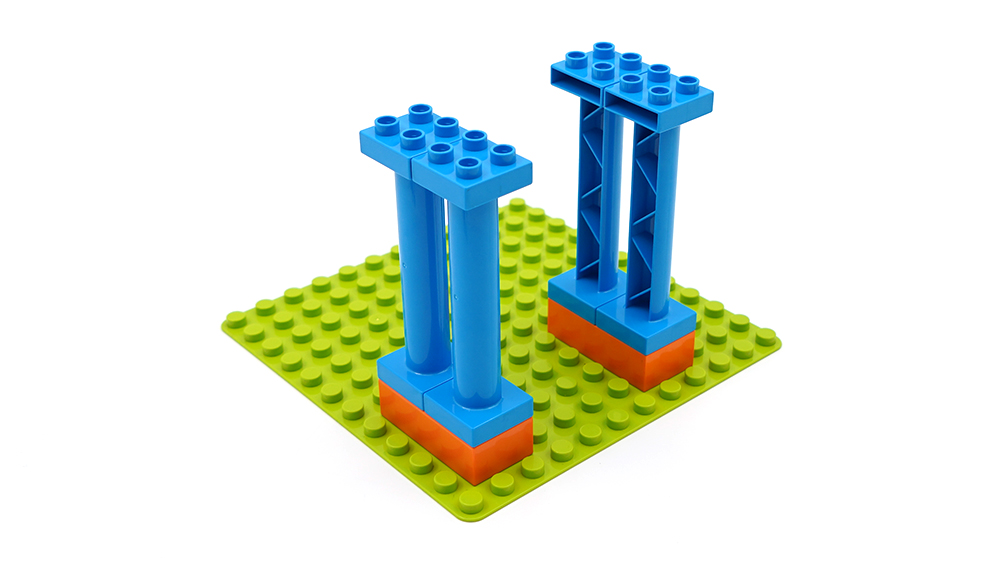

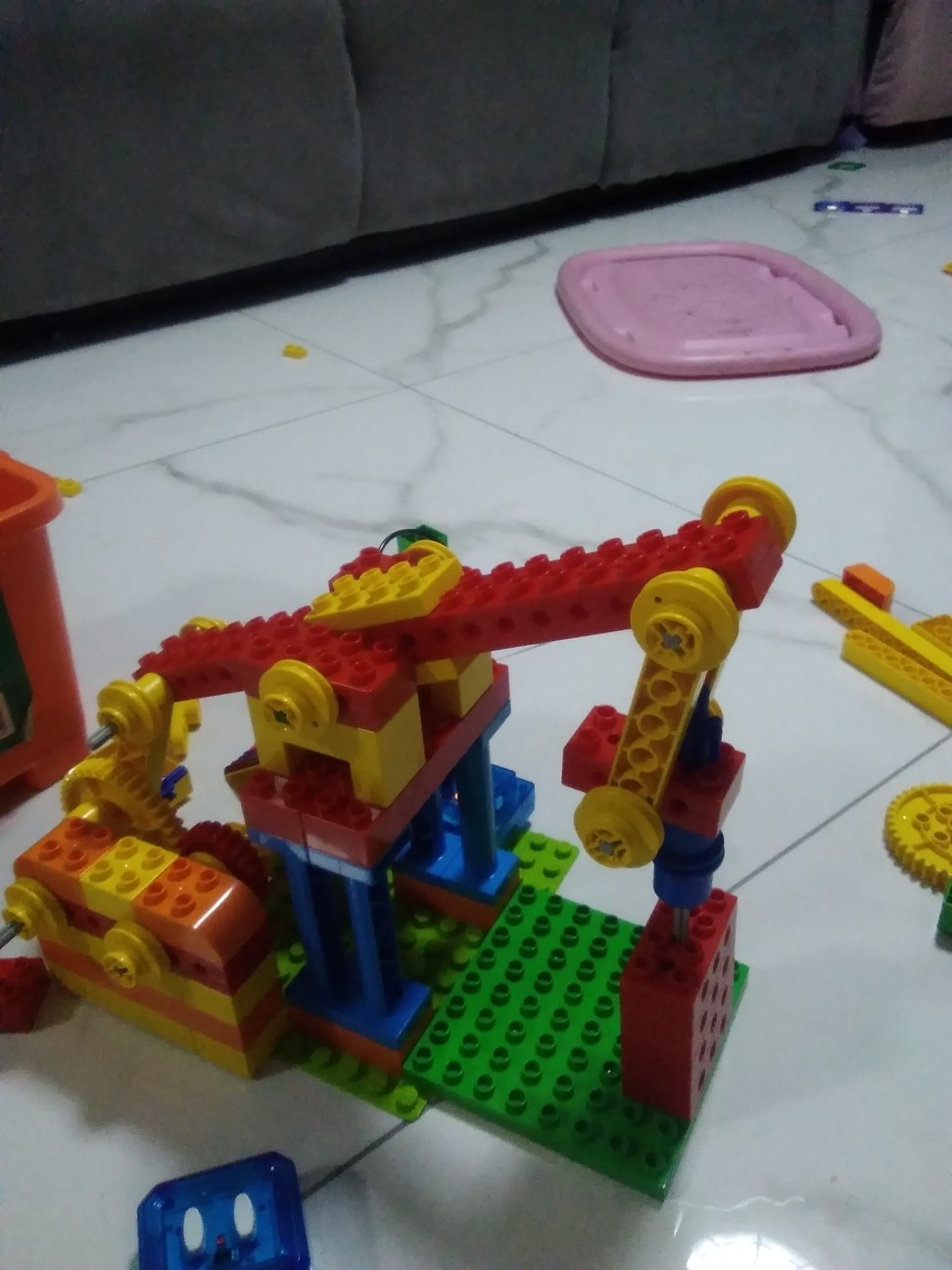

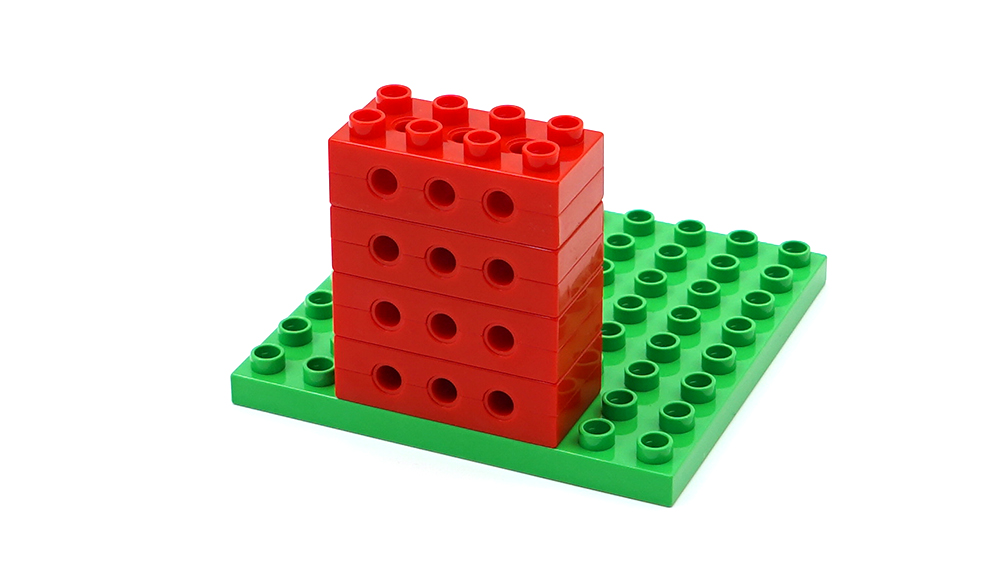

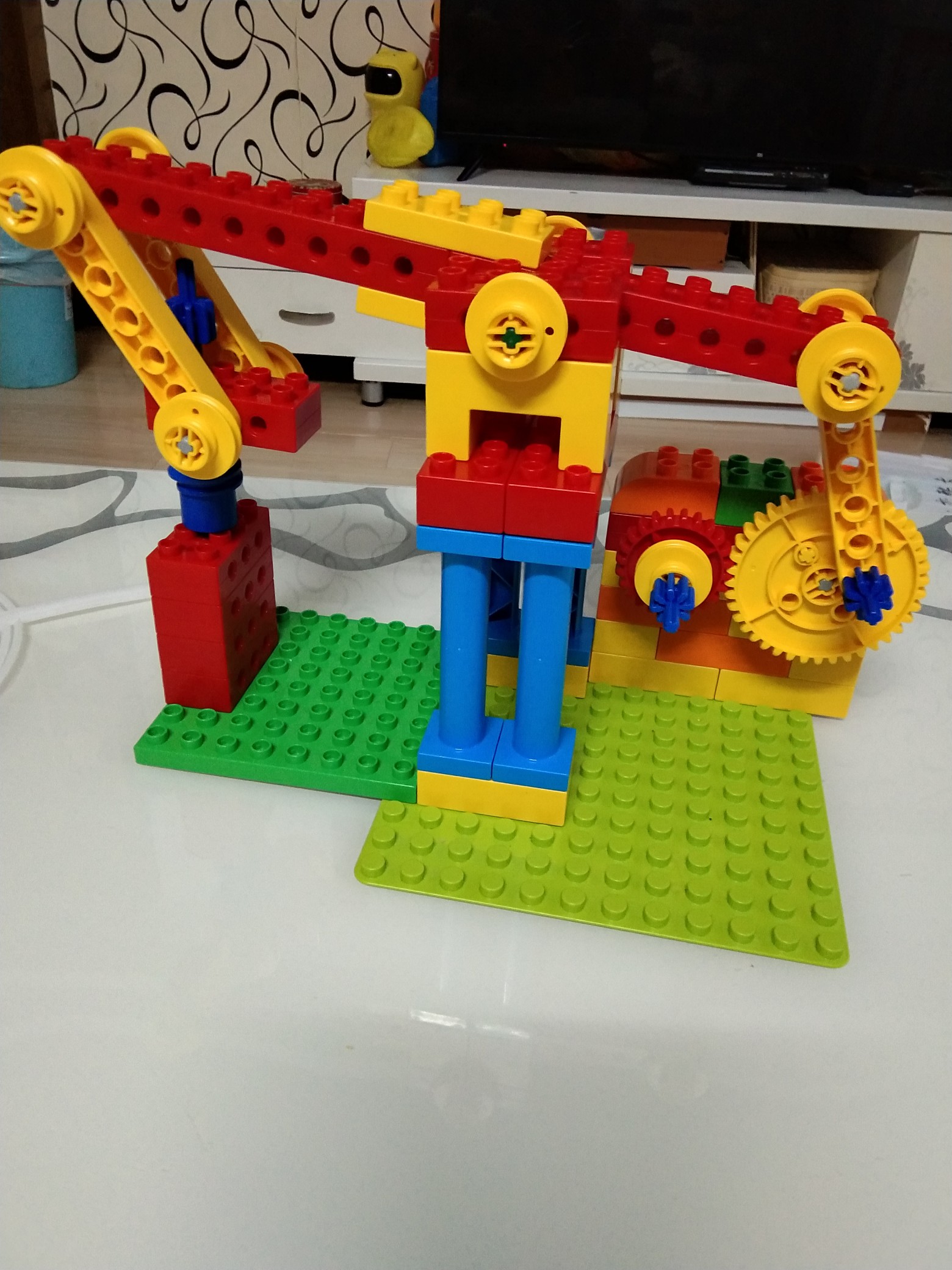

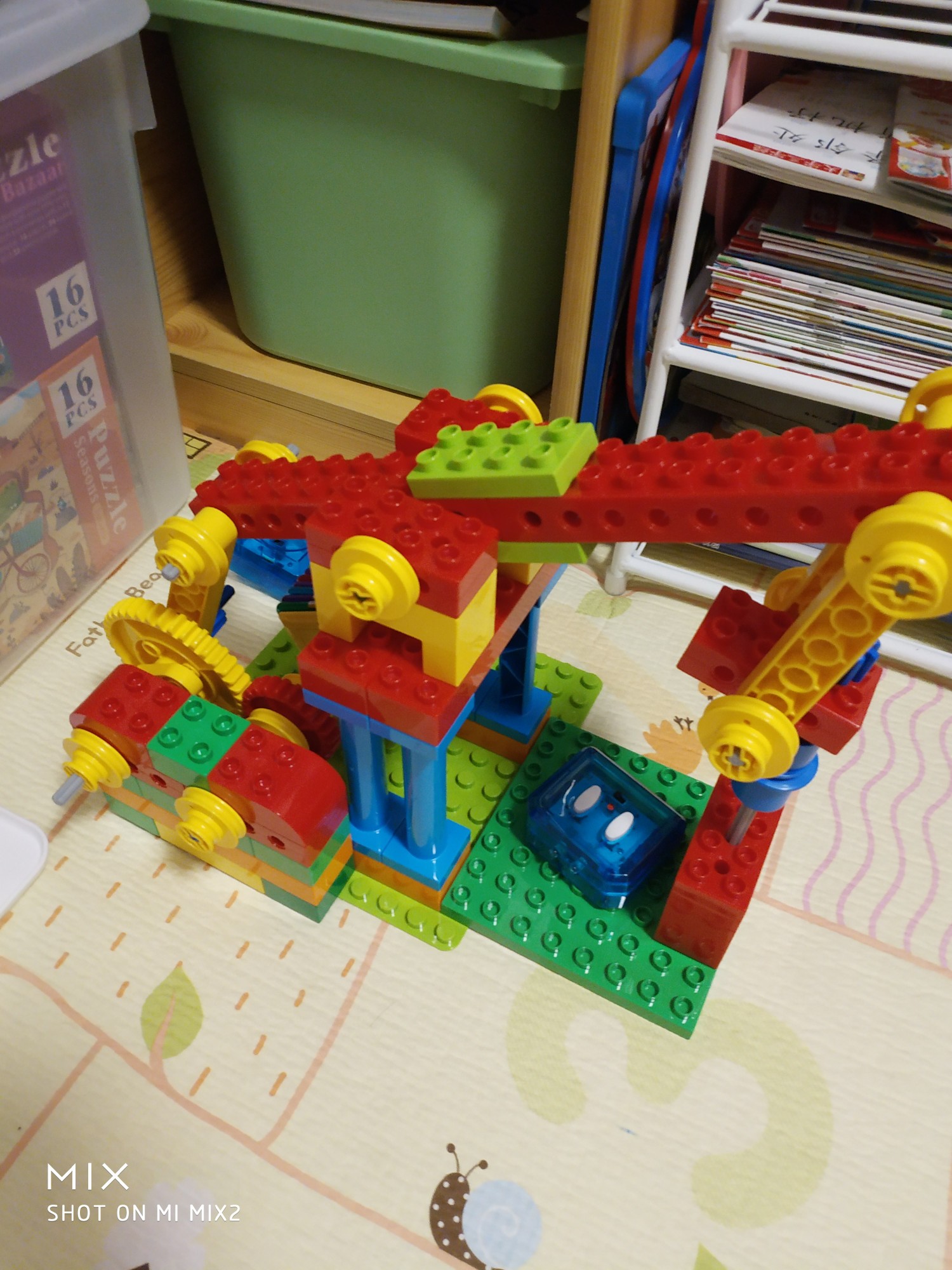

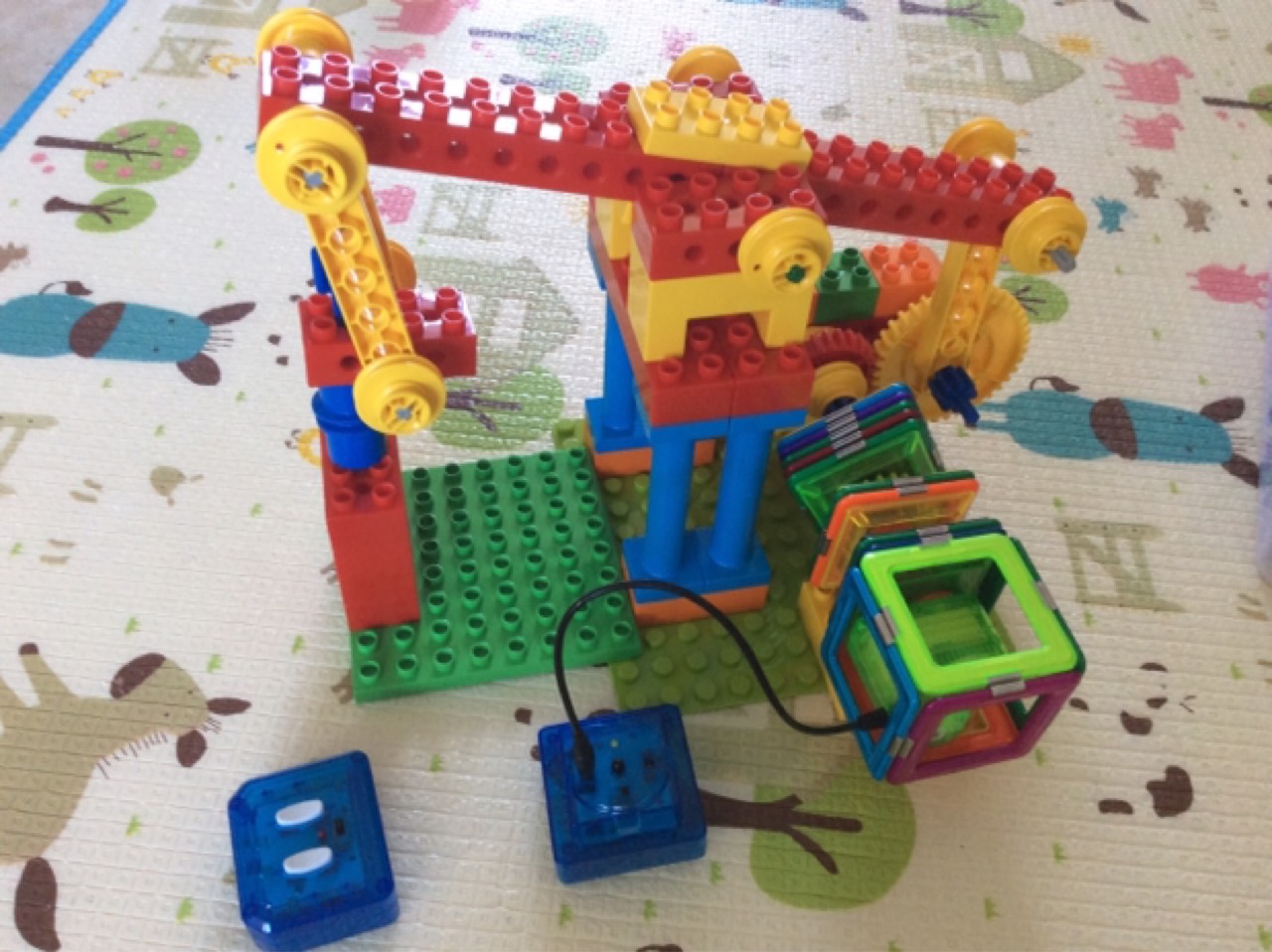

【抽油机（Oil pumping machine）】 抽油机是开采石油的一种机器设备，俗称“磕头机”。抽油机是有杆抽油系统中最主要举升设备。根据是否有游梁，可分为游梁式抽油机和无游梁式抽油机。游梁式抽油机是油田目前主要使用的抽油机类型之一，主要由驴头—游梁—连杆—曲柄机构、减速箱、动力设备和辅助装备四大部分组成。工作时，电动机的转动经变速箱、曲柄连杆机构变成驴头的上下运动，驴头经光杆、抽油杆带动井下抽油泵的柱塞作上下运动，从而不断地把井中的原油抽出井筒。 【结构介绍】 本节课搭建作品抽油机主要由支撑架部分、齿轮减速传动结构、曲柄摇杆结构、杠杆结构以及动力部分组成： 1、支撑架部分：由高圆柱、长方形砖块、桥型砖块等利用互锁结构搭建而成，起到支撑作用； 2、齿轮减速传动结构：由24齿圆柱齿轮带动40齿圆柱齿轮转动，起到减速作用； 3、曲柄摇杆结构（曲柄摇杆结构是铰链四杆机构中的一种，由机架、连杆、曲柄和摇杆四部分组成，简单来讲，其中机架是固定不动的，连杆是机架的对边杆，曲柄是能做整圆周转动的，摇杆是不能做整圆周转动的。）： 本节课抽油机作品中40齿圆柱齿轮上的圆孔和7孔连杆用齿轮短轴进行连接，齿轮短轴到40齿圆柱齿轮的长度为曲柄，当齿轮转动起来时，曲柄部分做圆周运动，和7孔连杆相连接的九孔梁为摇杆部分，做往复运动，此处的7孔连杆为连杆部分； 4、杠杆结构：这个结构中存在一个固定不动的点，称为支点，当支点一侧的杆上升时另一侧的杆一定会下降，同理当支点一侧的杆下降时另一侧的杆会上升，因此在本作品中，抽油机前端的抽油杆也会做往复运动； 5、动力部分：起到提供持续动力的作用，本作品中由低速电机和相关连接件构成。 【学习目标】 1、了解抽油机的结构特点和功能； 2、学习曲柄摇杆结构； 3、探究大型工业设备中的机械原理。
