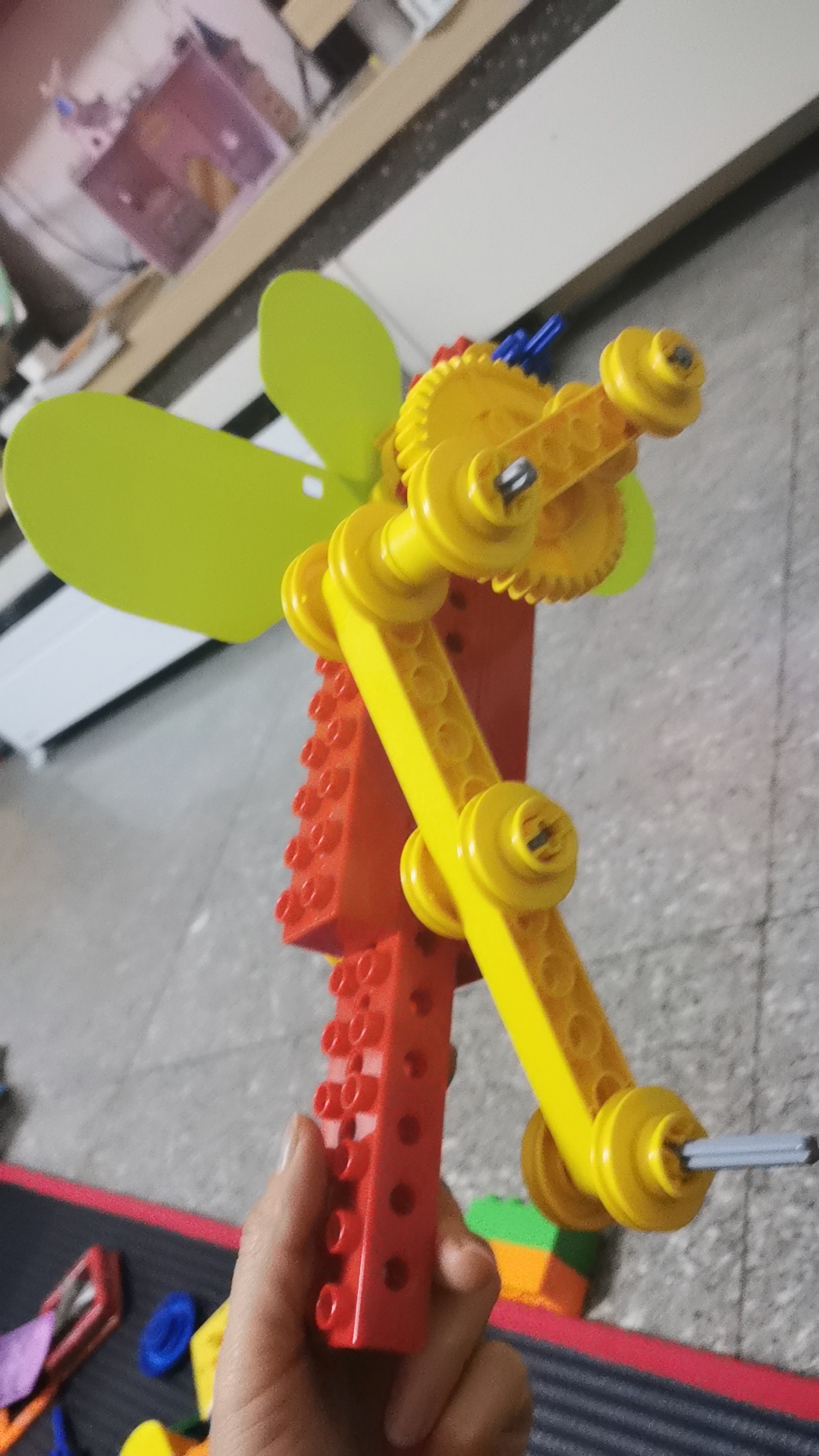

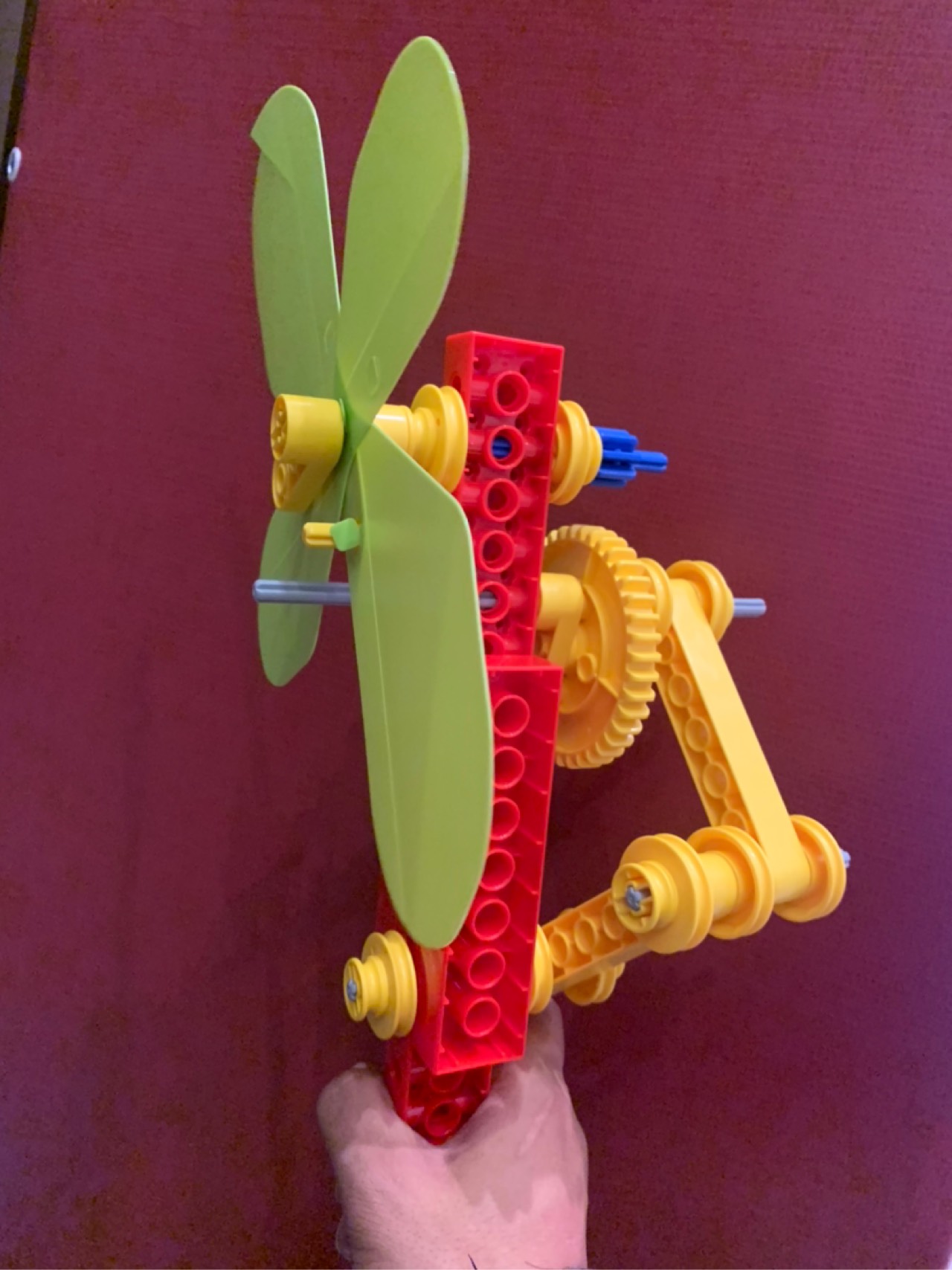

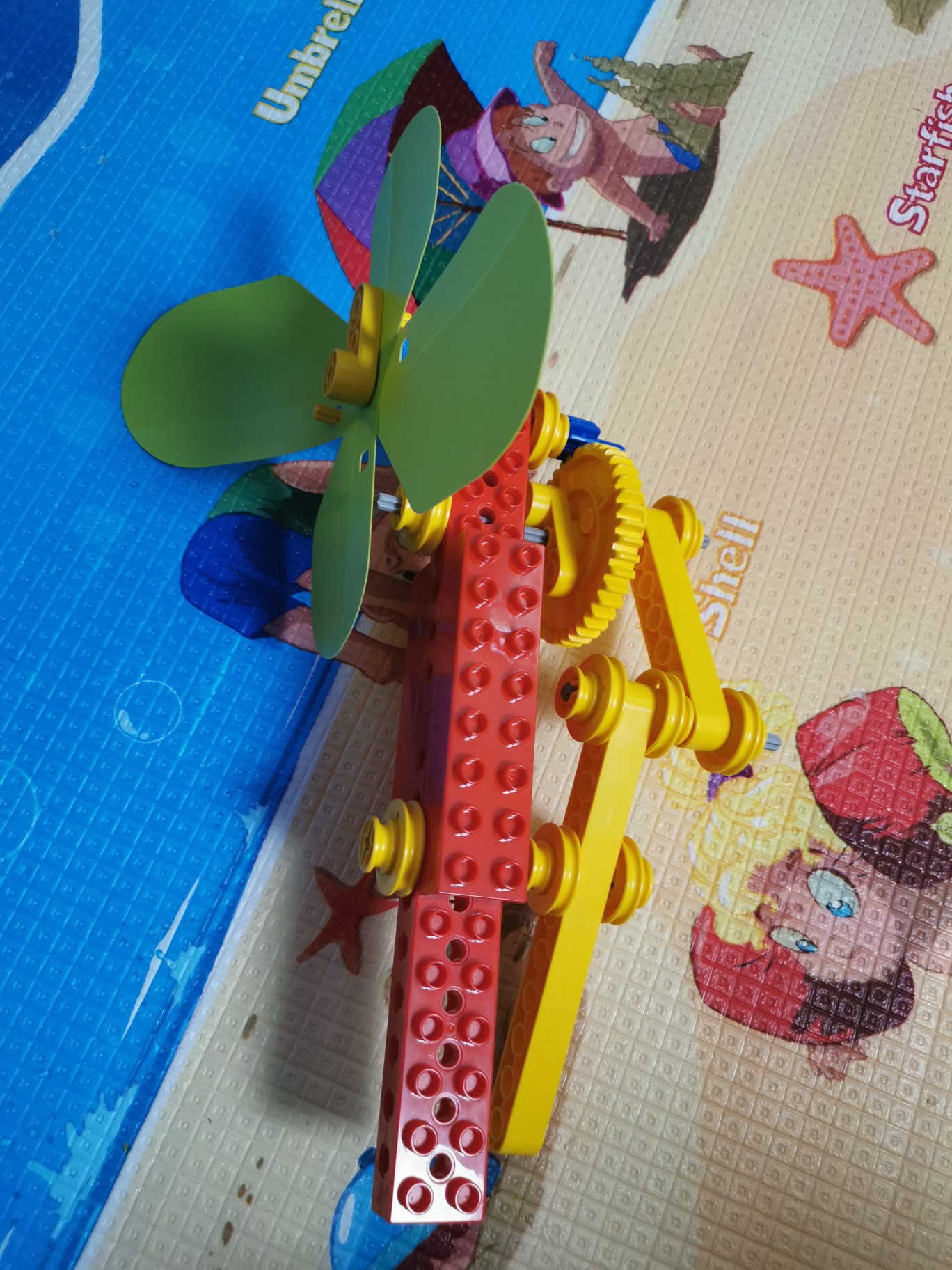

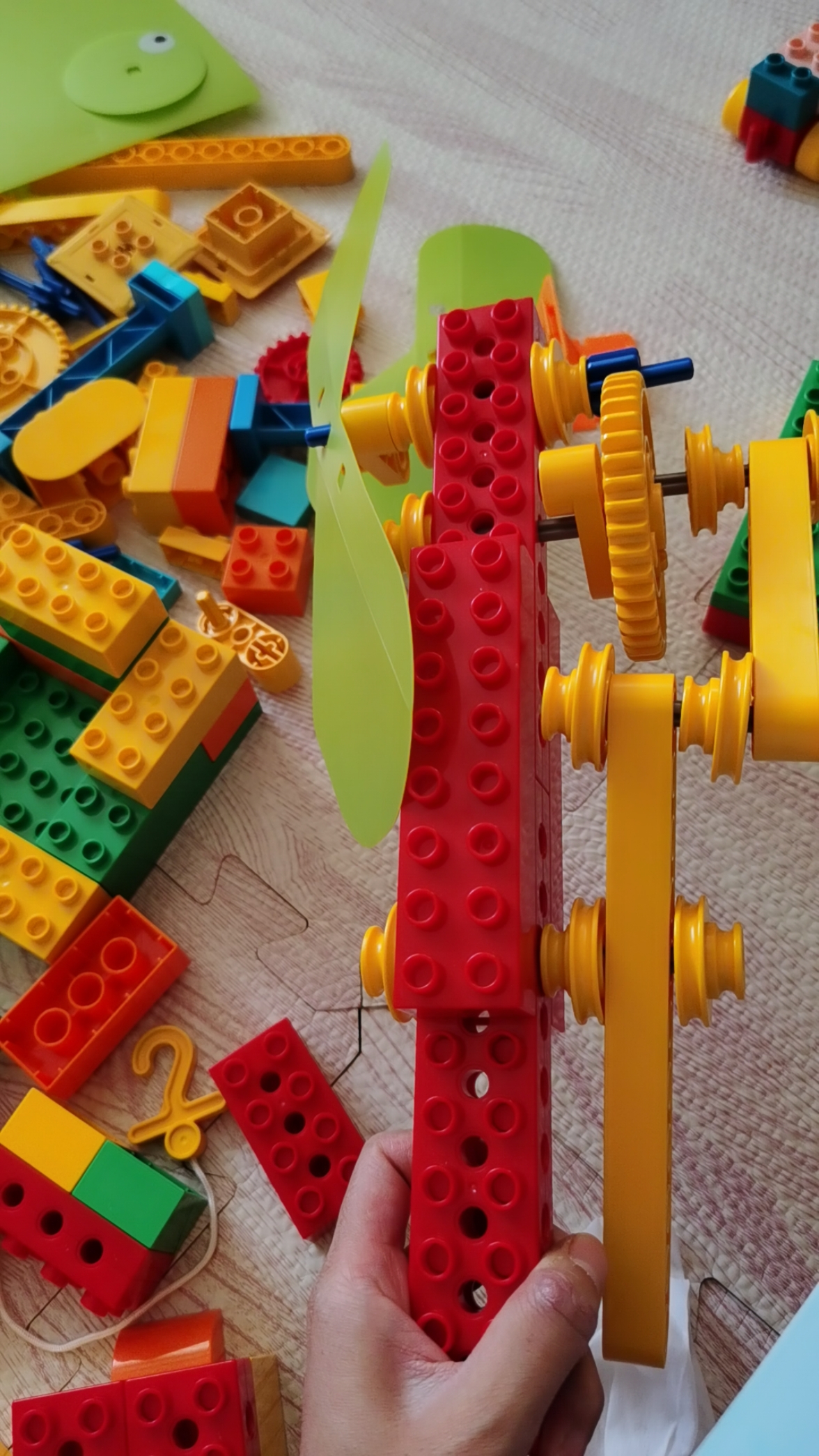

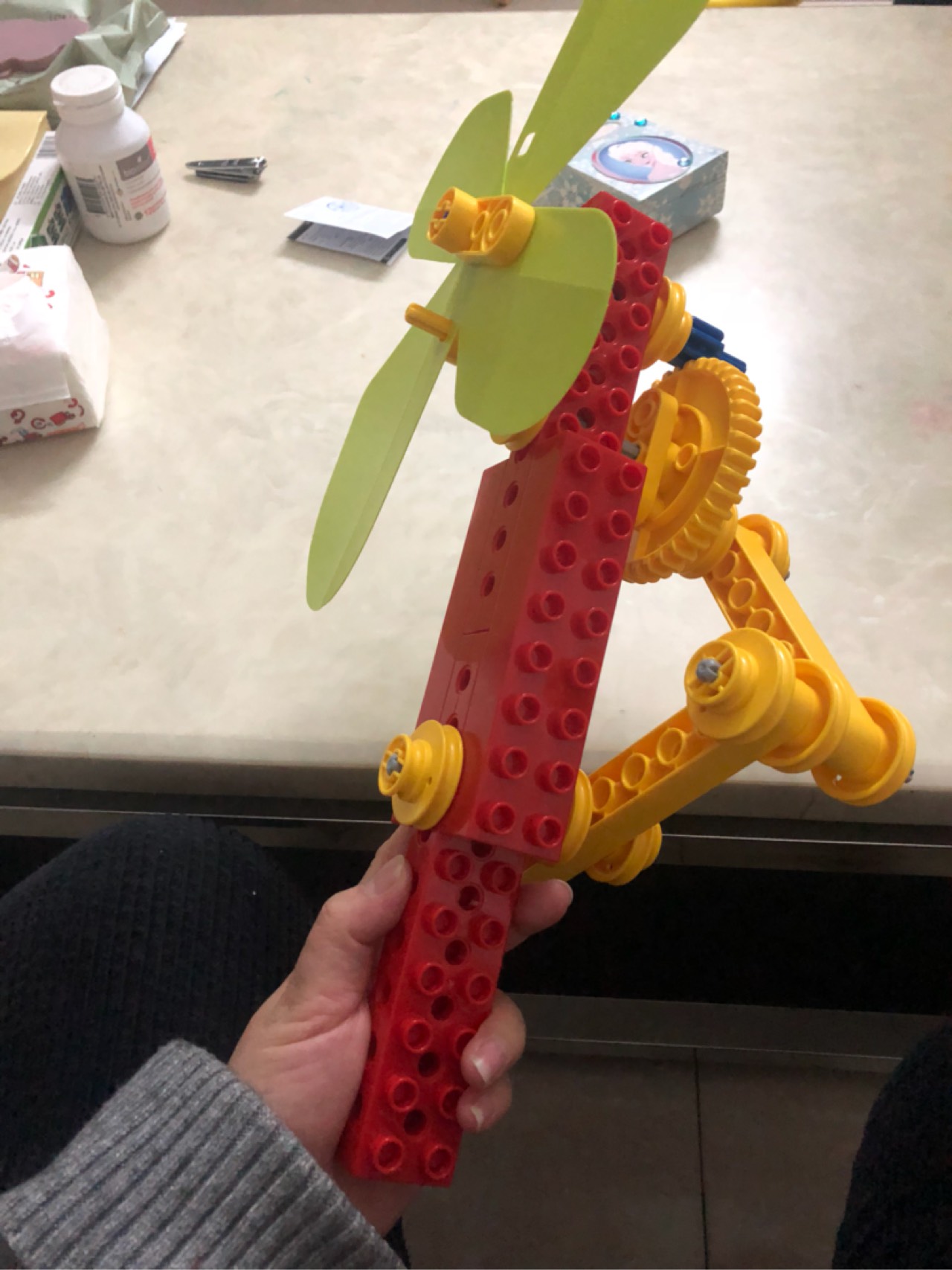

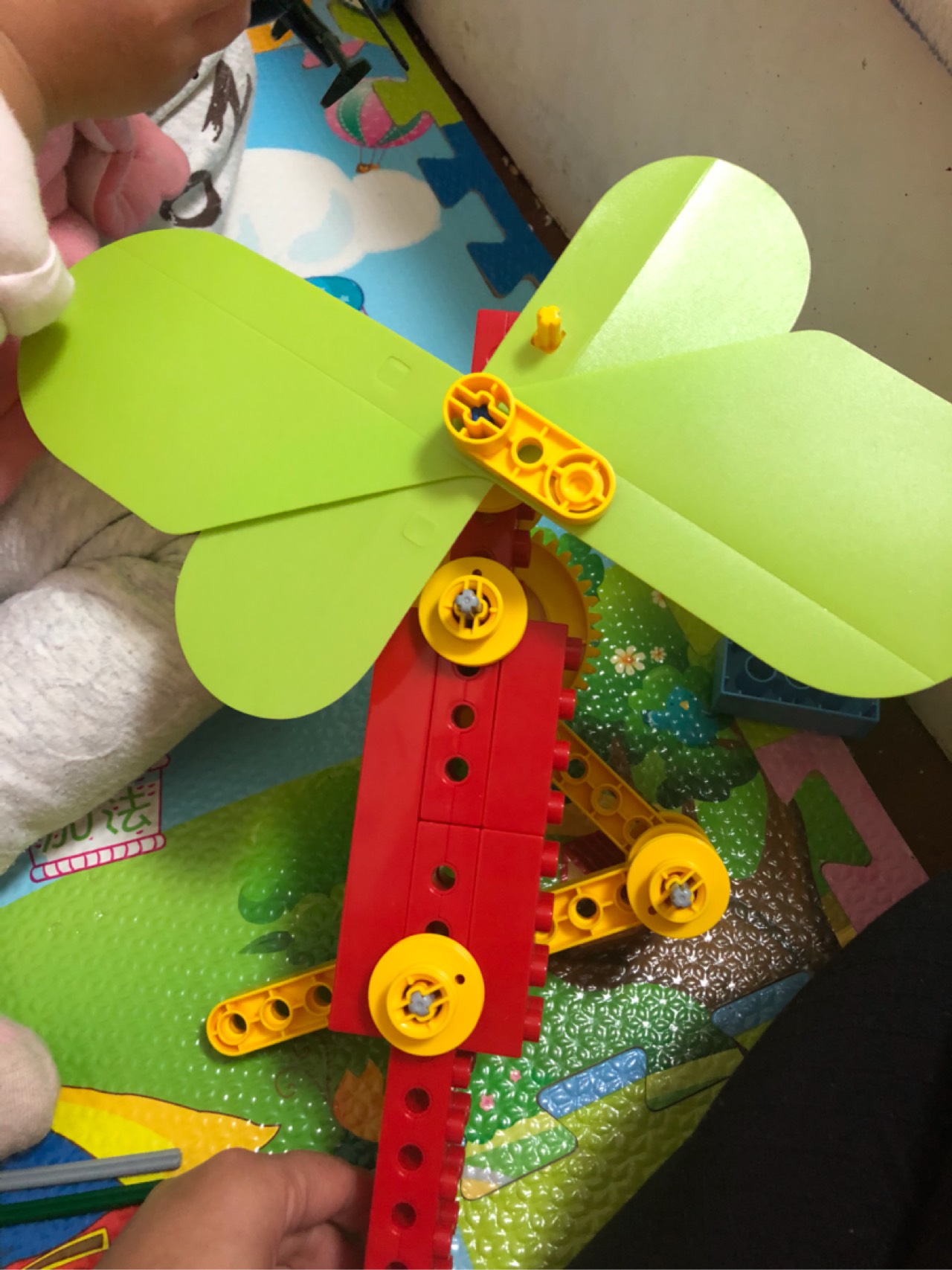

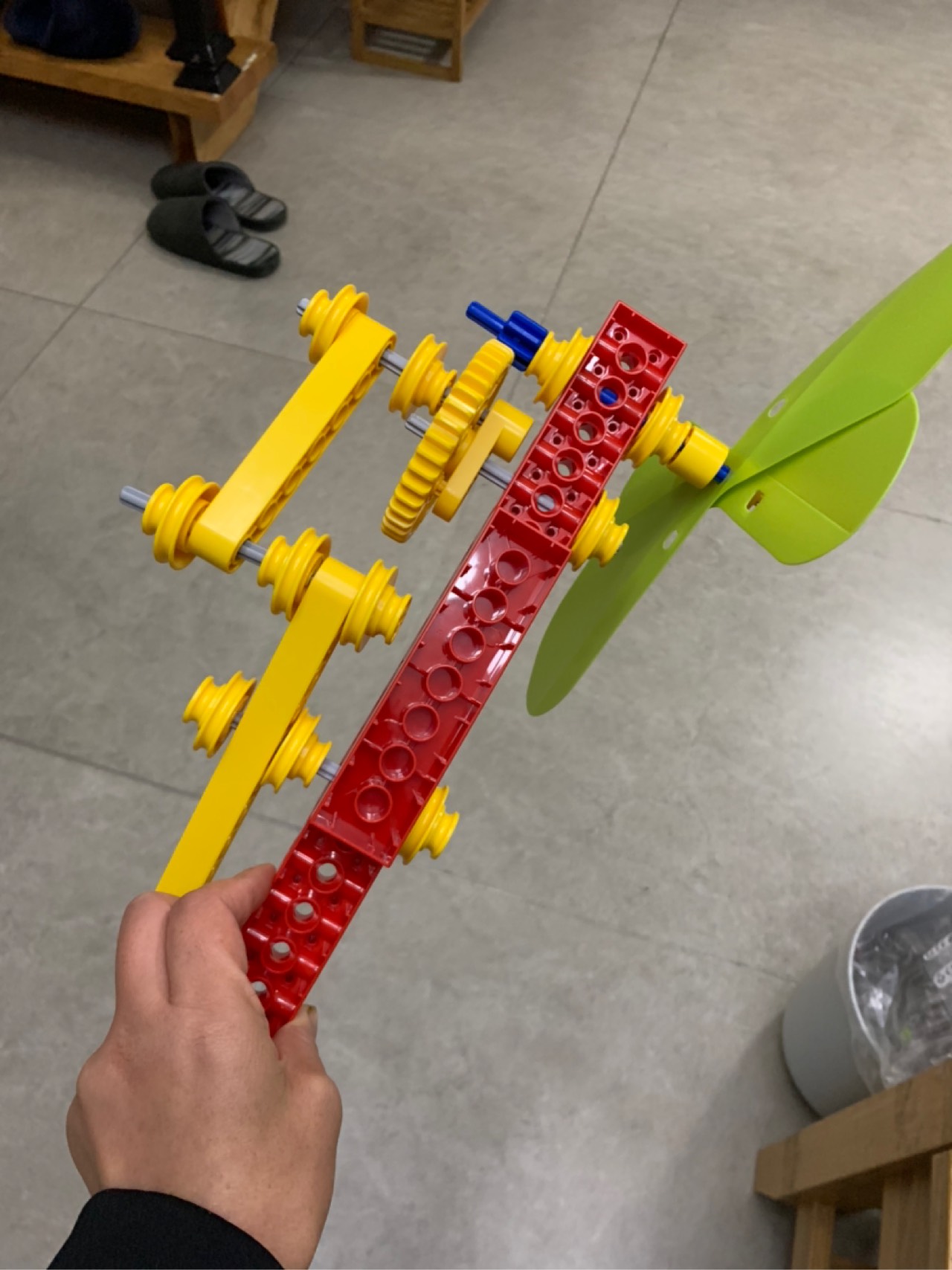

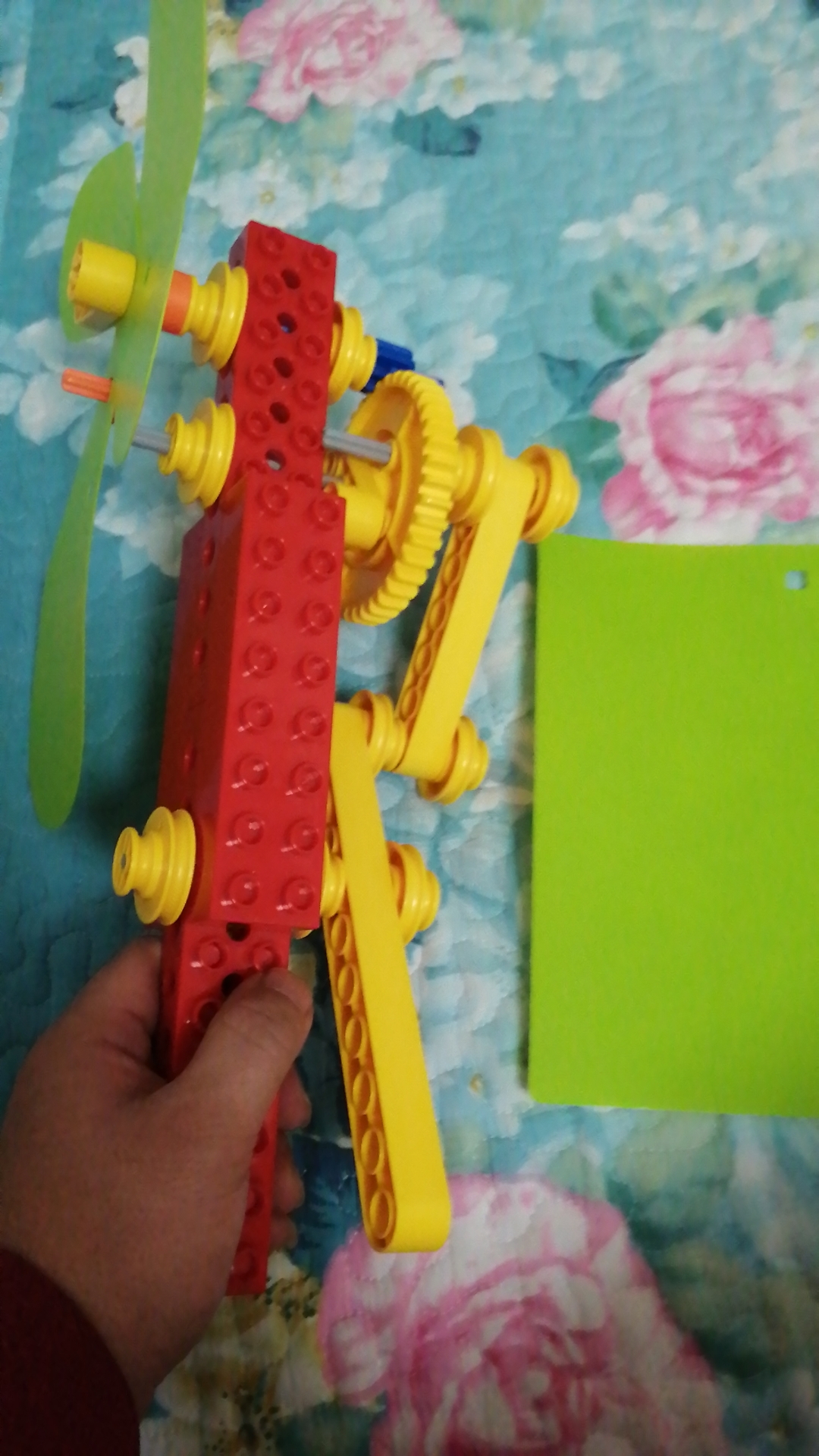

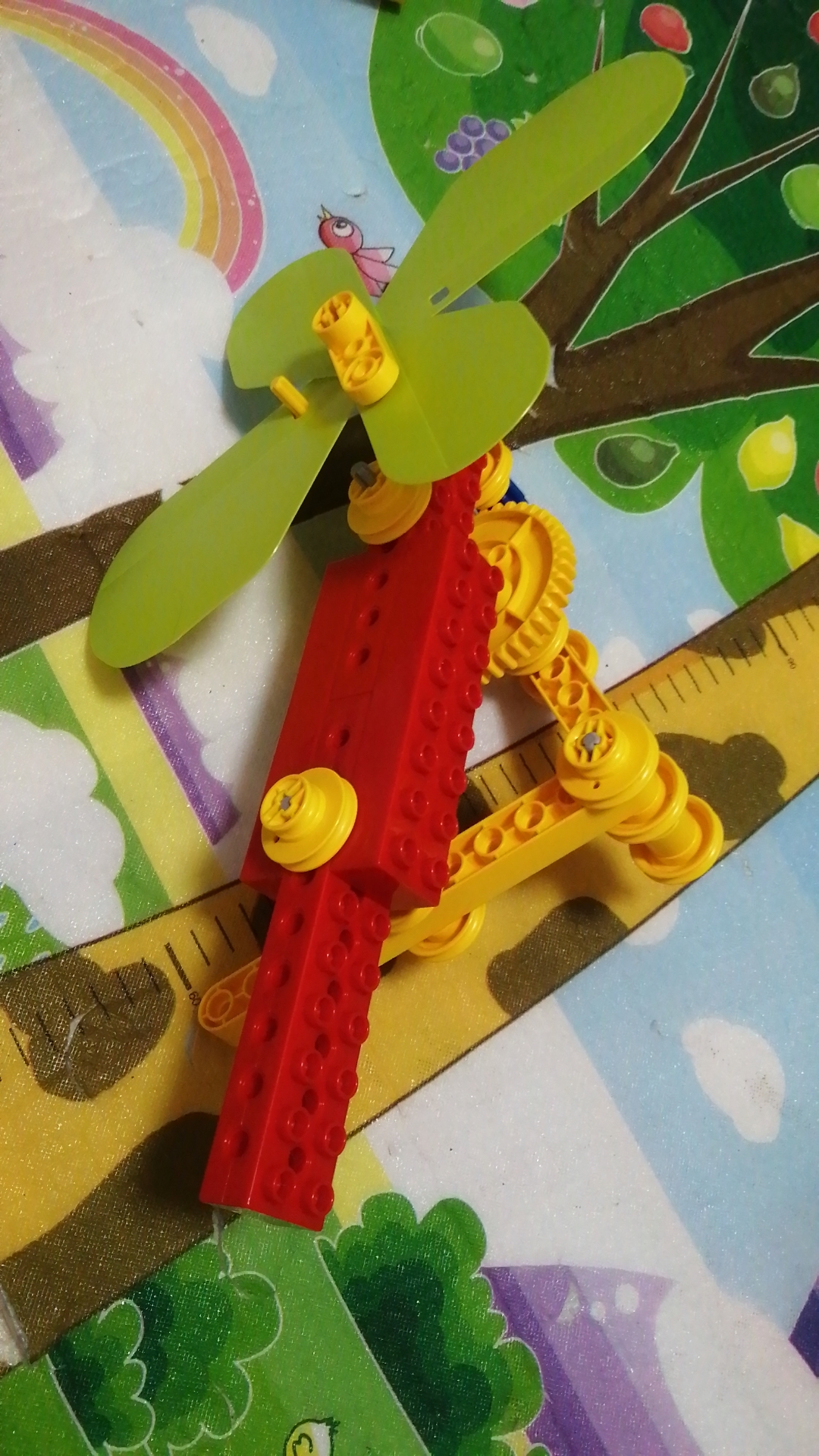

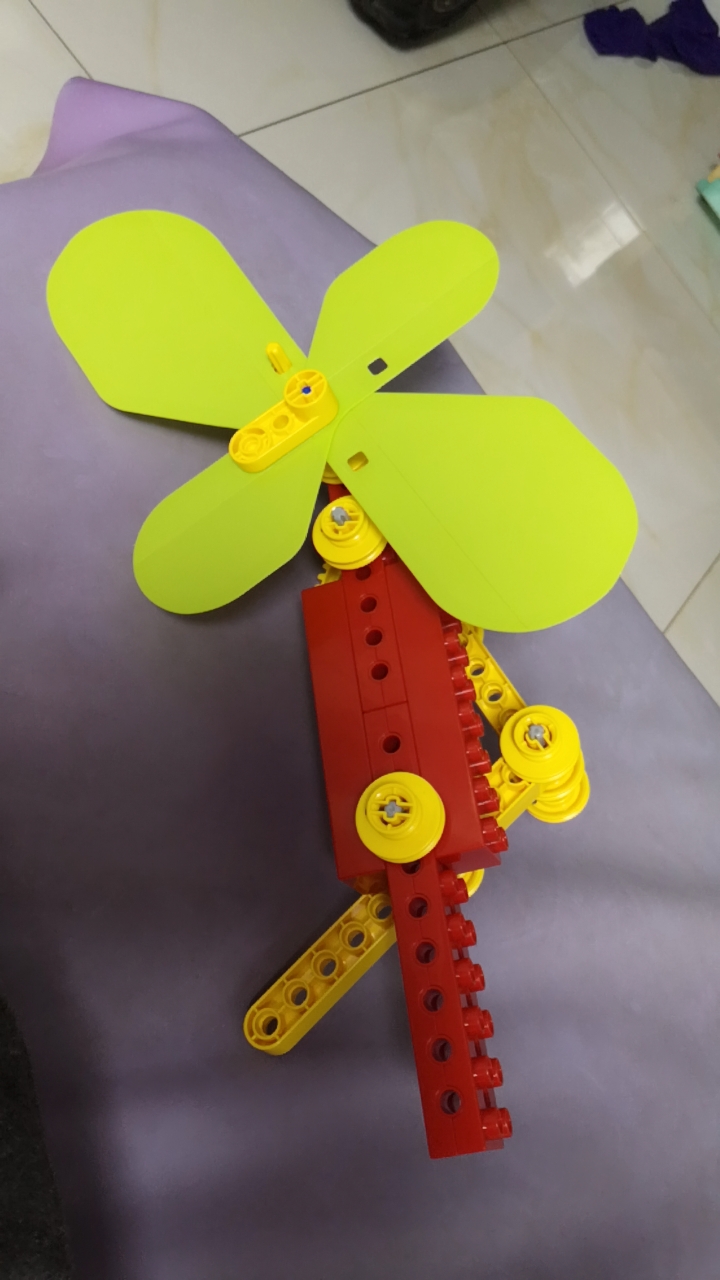

【考级小贴士】 本节课的曲柄摇杆机构，是青少年机器人教育等级测评的二级考点、也是全国青少年机器人技术等级考试的二级考点。 考级亲职问答 1、通过观看视频，你能指出曲柄摇杆机构的位置吗？ 2、想一想，如果曲柄的连杆变长，会有什么变化呢？ 3、说一说，还有哪些不同种类的手动风扇呢？ 【手压风扇（Hand held fan）】 通常为手持式半自动小型风扇，它外观接近于电动的小型手持式风扇，区别在于动力来源于一个人工手压的简易装置，可以是直接转化为机械能或者转换为电能并储备在内置的小型蓄电池或可安装在压力风扇内的外置蓄电池，其工作原理可以参考借鉴与压力电筒。 【结构特点】 支架部分主要是由两个9孔梁互锁加高搭建而成；扇叶部分是使用两片扇叶交叉固定于支架的顶端；传动系统由两个部分组成，一个是曲柄摇杆机构，它是将手部的往复运动转化为齿轮的圆周运动，从而带动大齿轮的转动。而传动系统的另一个部分就是齿轮加速传动结构，它是通过两个齿轮的啮合固定实现的。当大齿轮转动后，带动了小齿轮的转动。而叶片和小齿轮同在一根轴上，所以当手重复压动连杆后，风扇就运转了起来。 【学习目标】 1.认识手压小风扇的结构特点； 2.学习使用曲柄摇杆机构； 3.认识简单的力的转换。
