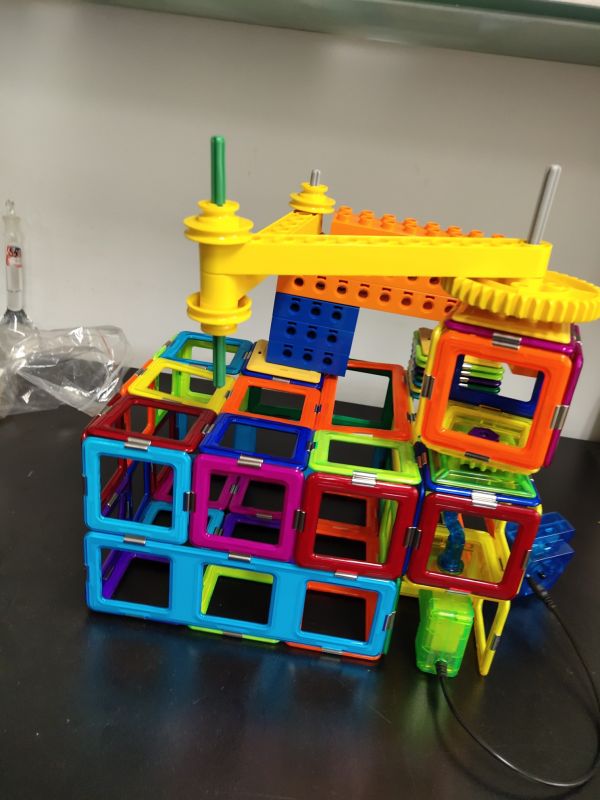

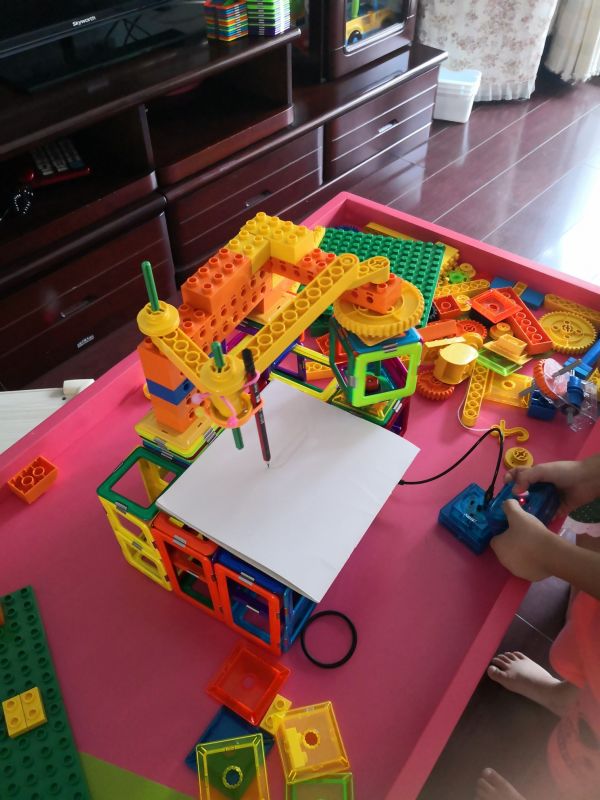

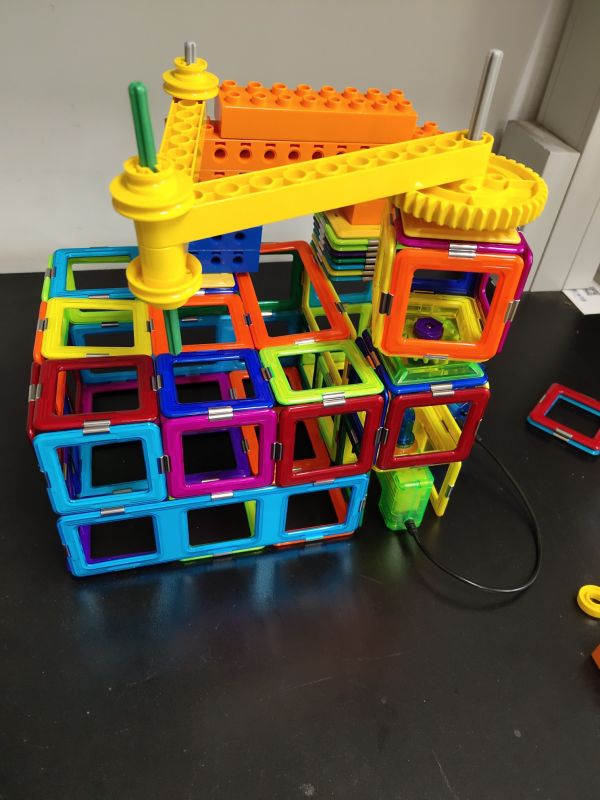

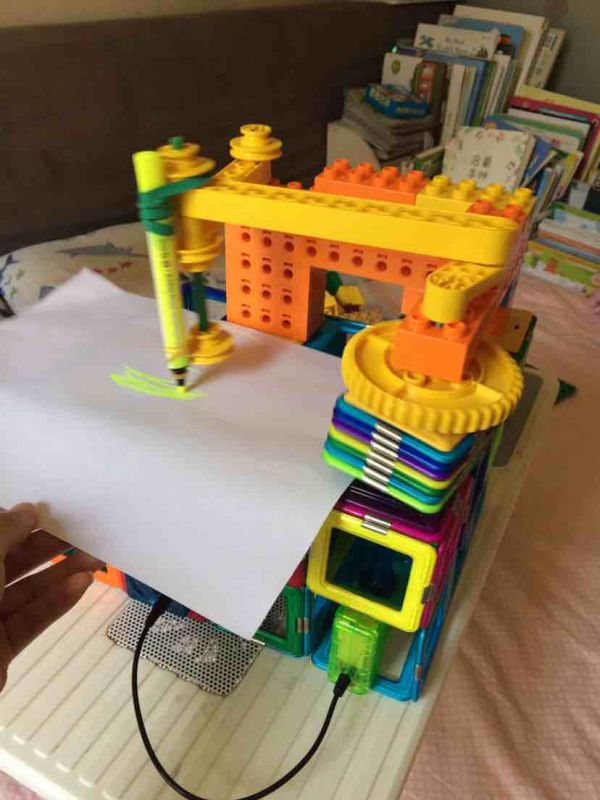

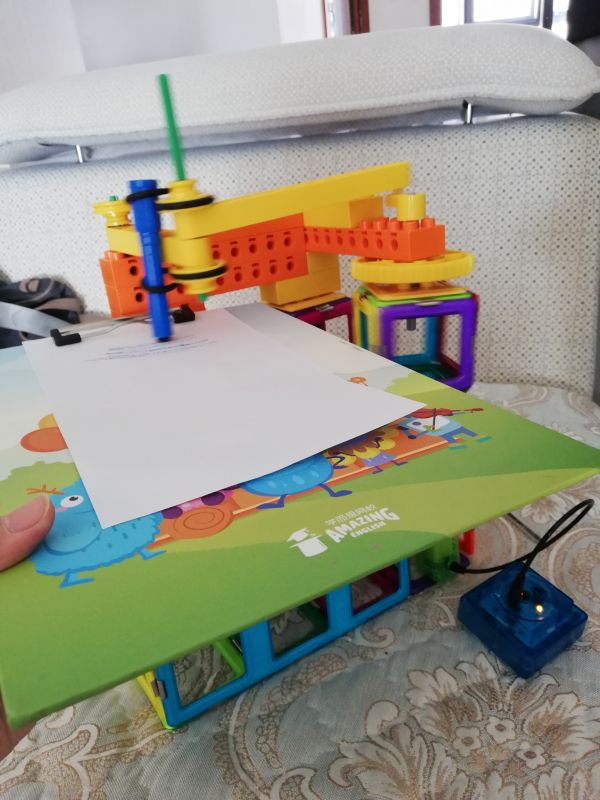

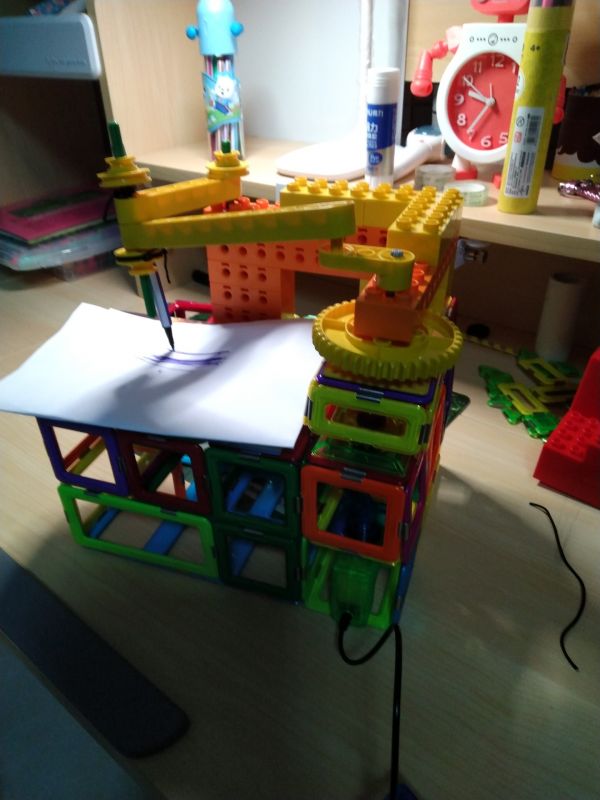

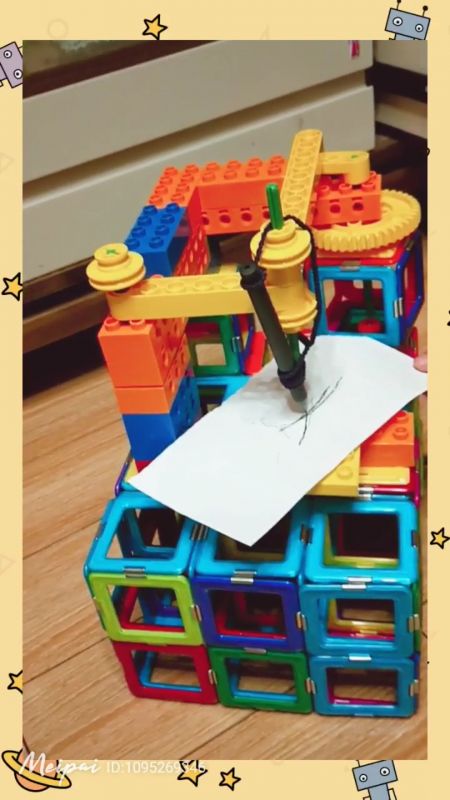

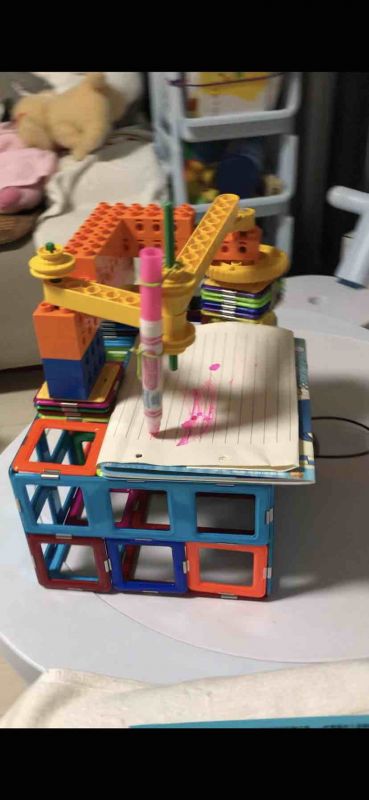

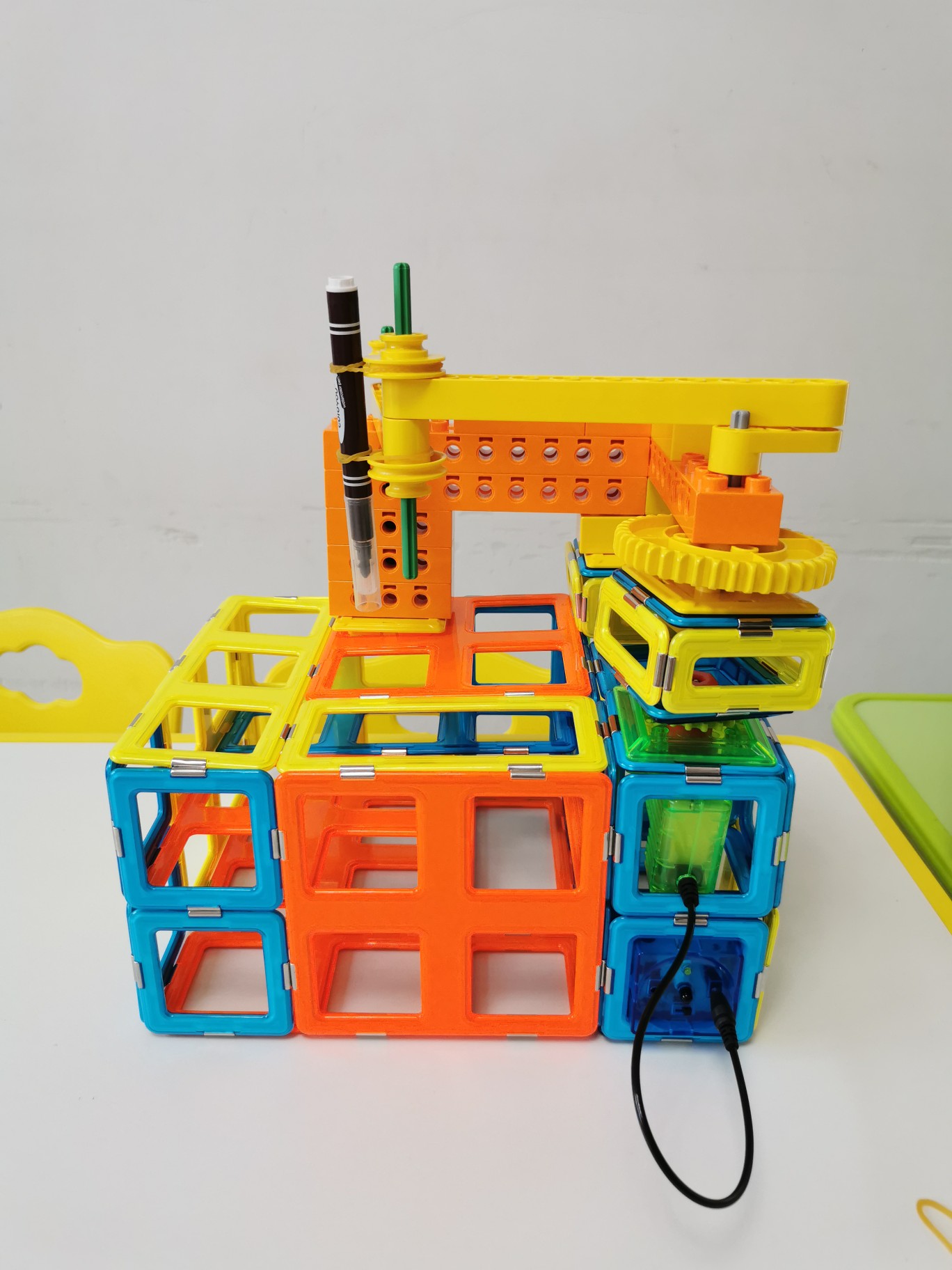

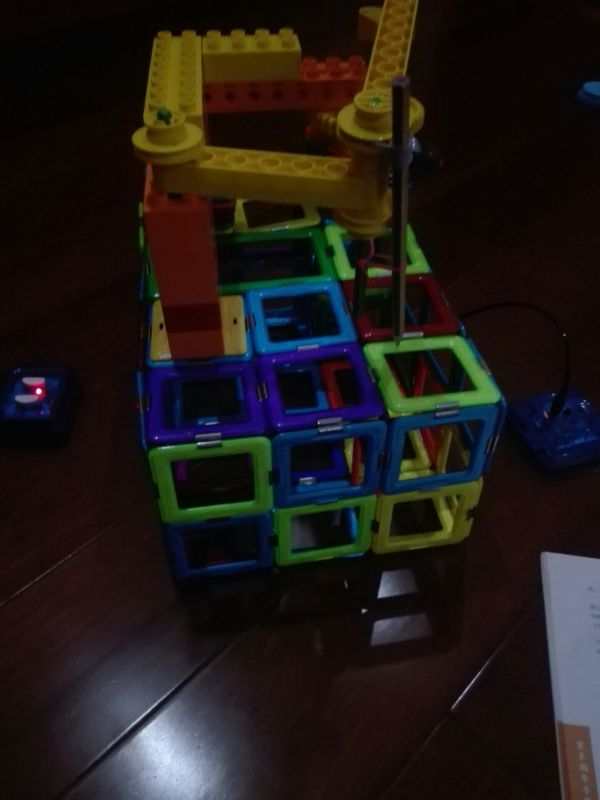

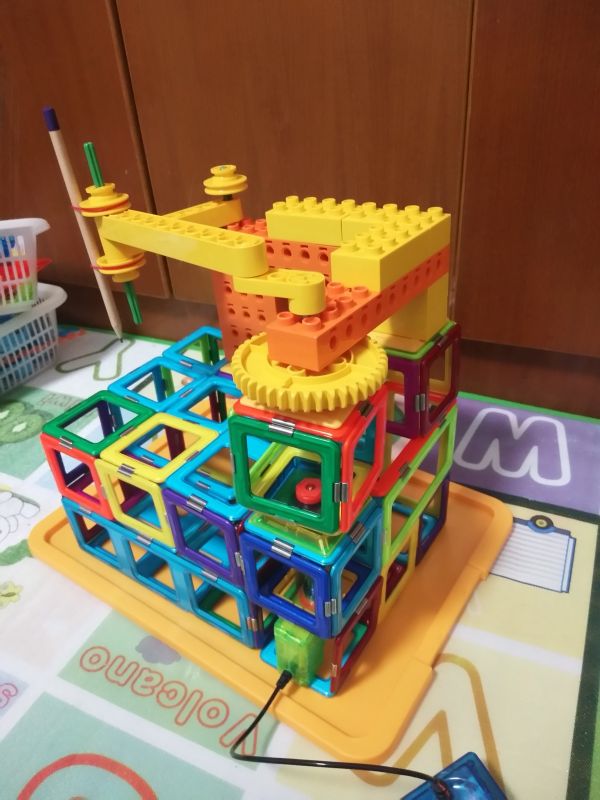

【绘图仪（Plotter）】 能按照人们要求自动绘制图形的设备，一般是由驱动电机、插补器、控制电路、绘图台、笔架、机械传动等部分组成。它可将计算机的输出信息以图形的形式输出。主要可绘制各种管理图表和统计图、大地测量图、建筑设计图、电路布线图、各种机械图与计算机辅助设计图等。 【结构介绍】 本节课重点结构有两个部分，一个是绕轴旋转，一个是曲柄连杆结构。在绕轴旋转部分，是将曲柄的一端固定在轴上，当轴转动起来的时候，曲柄随着轴转动。在曲柄连杆结构部分，是将曲柄的另一端固定在11孔连杆上，把齿轮所在的灰轴的旋转运动转化为笔架的摆动。 【学习目标】 1、认识绘图仪，知道绘图的基本功能； 2、掌握绕轴旋转和曲柄连杆结构的搭建方法； 3、善于利用所学知识解决生活中的问题。
