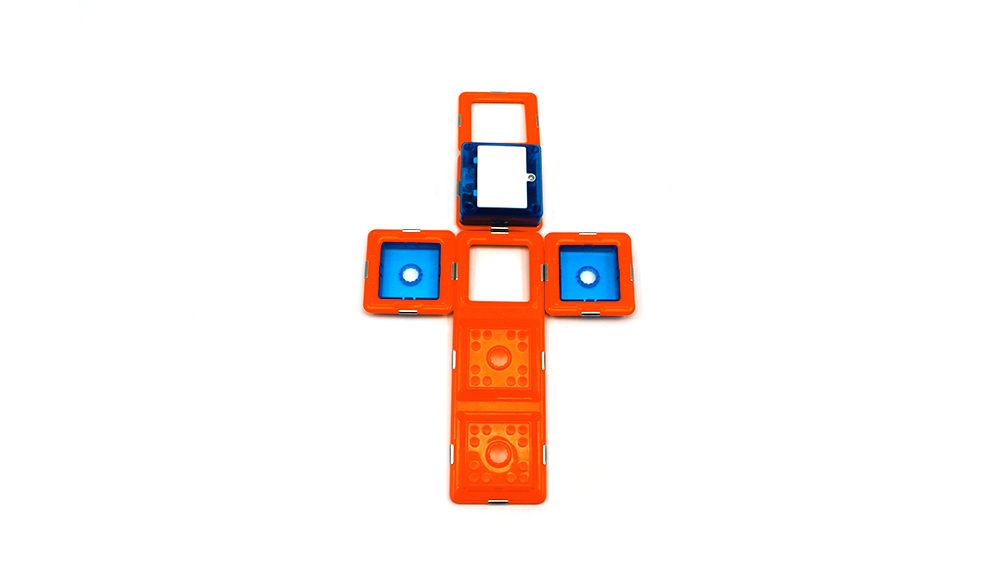

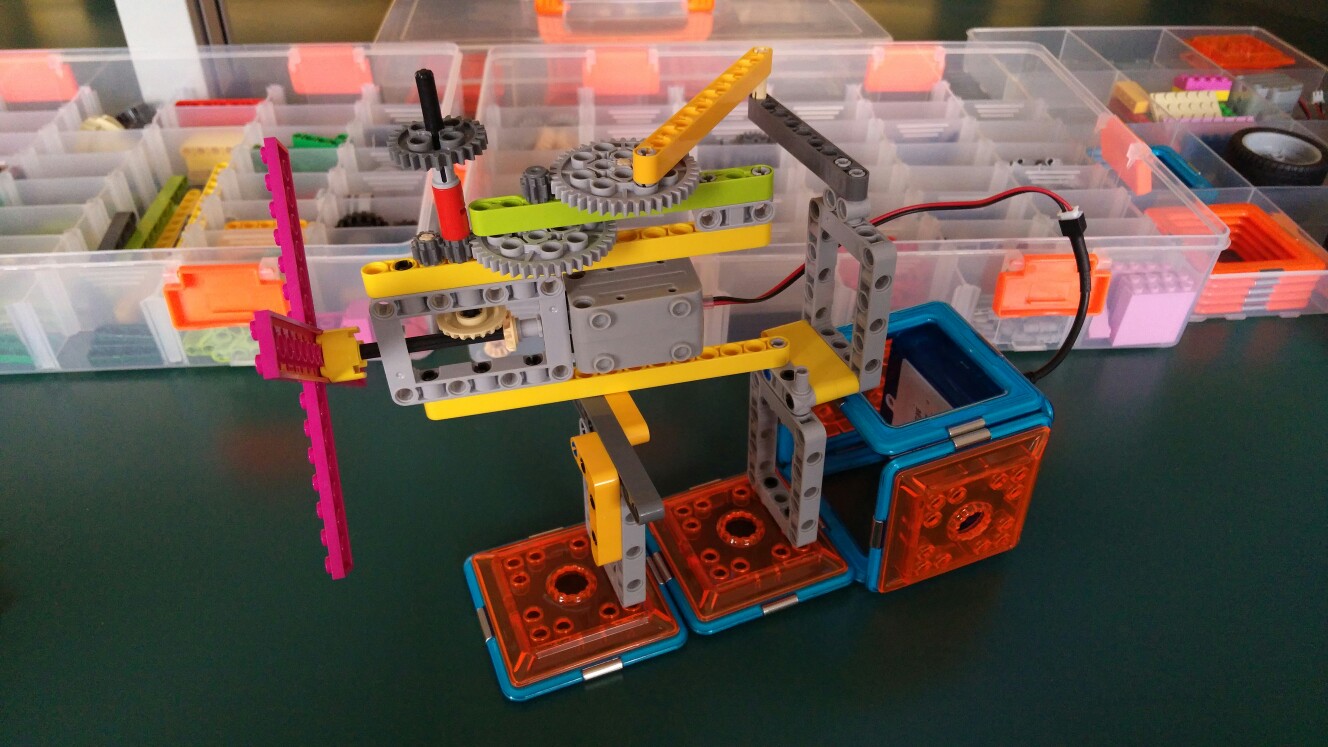

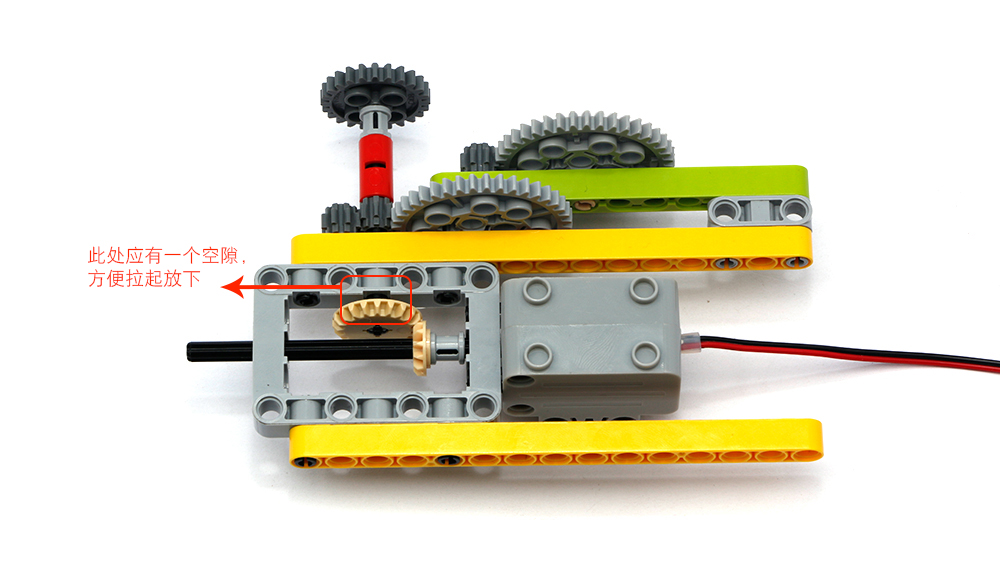

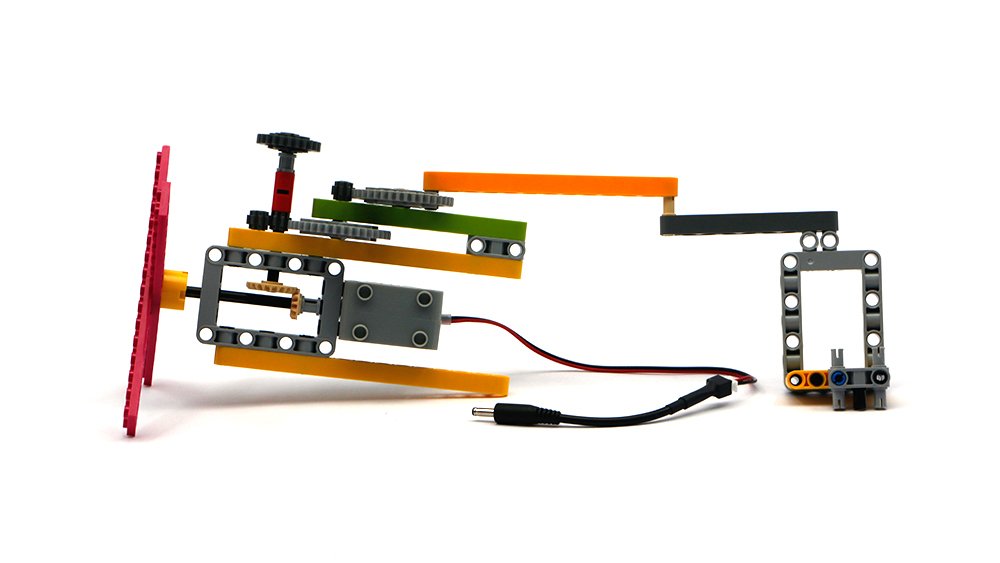

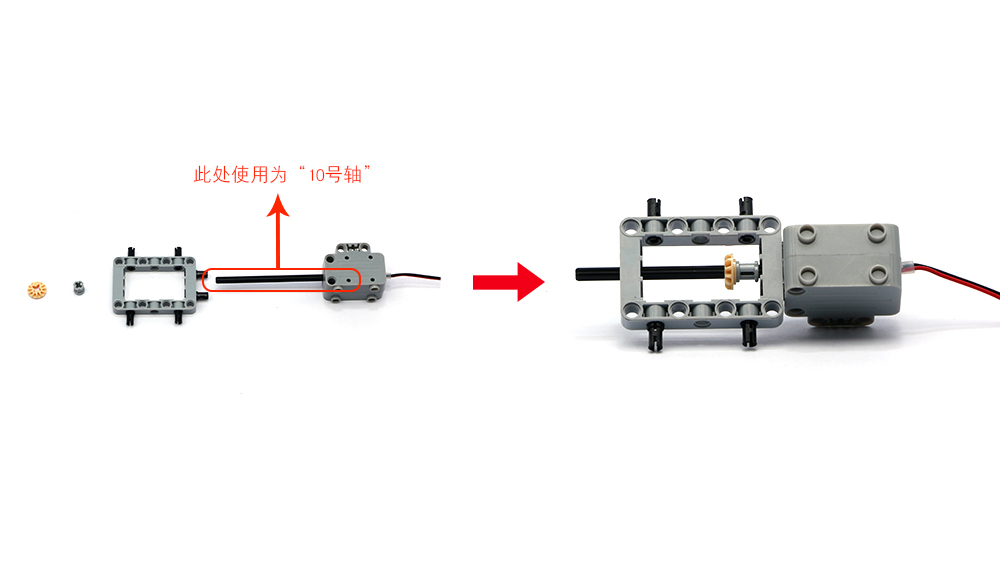

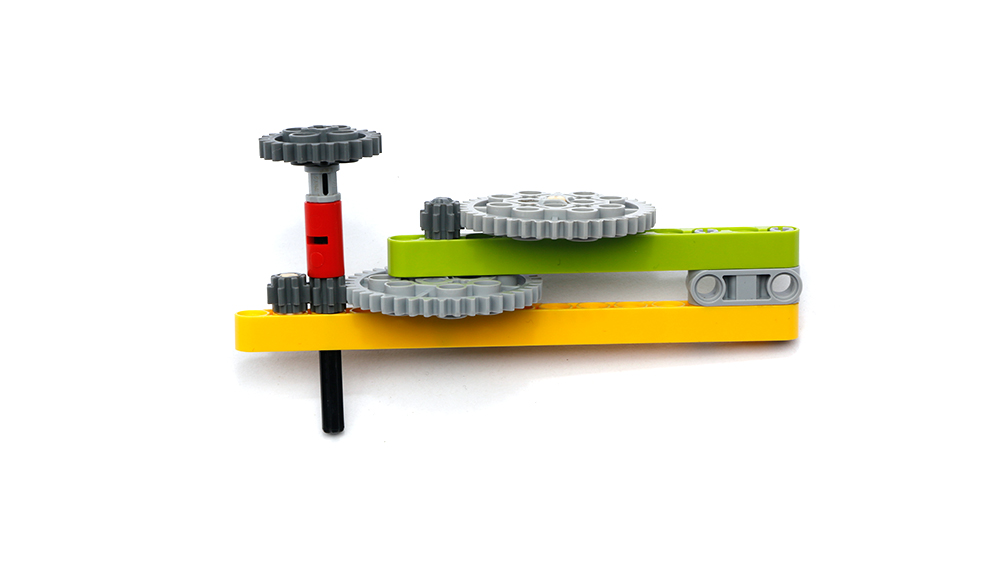

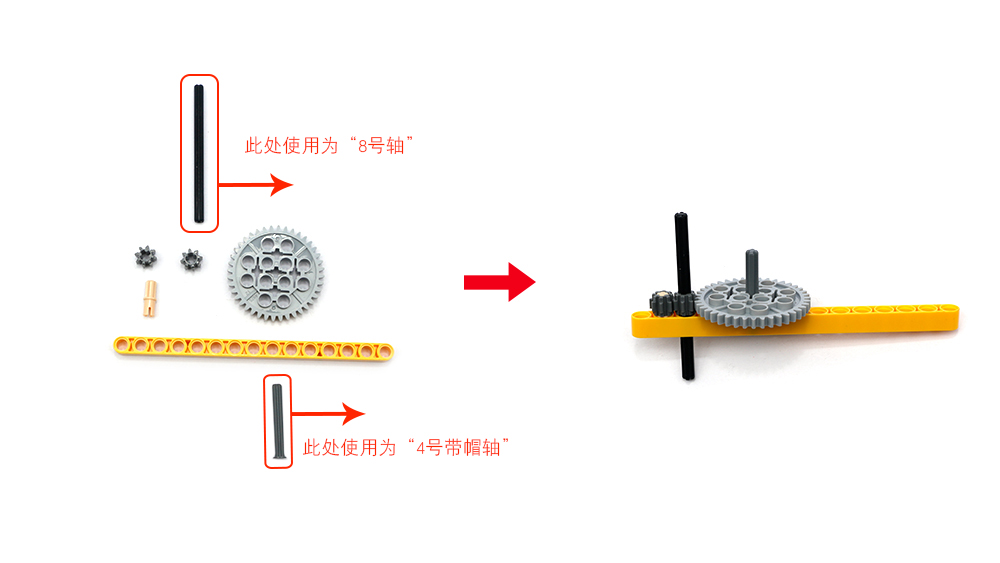

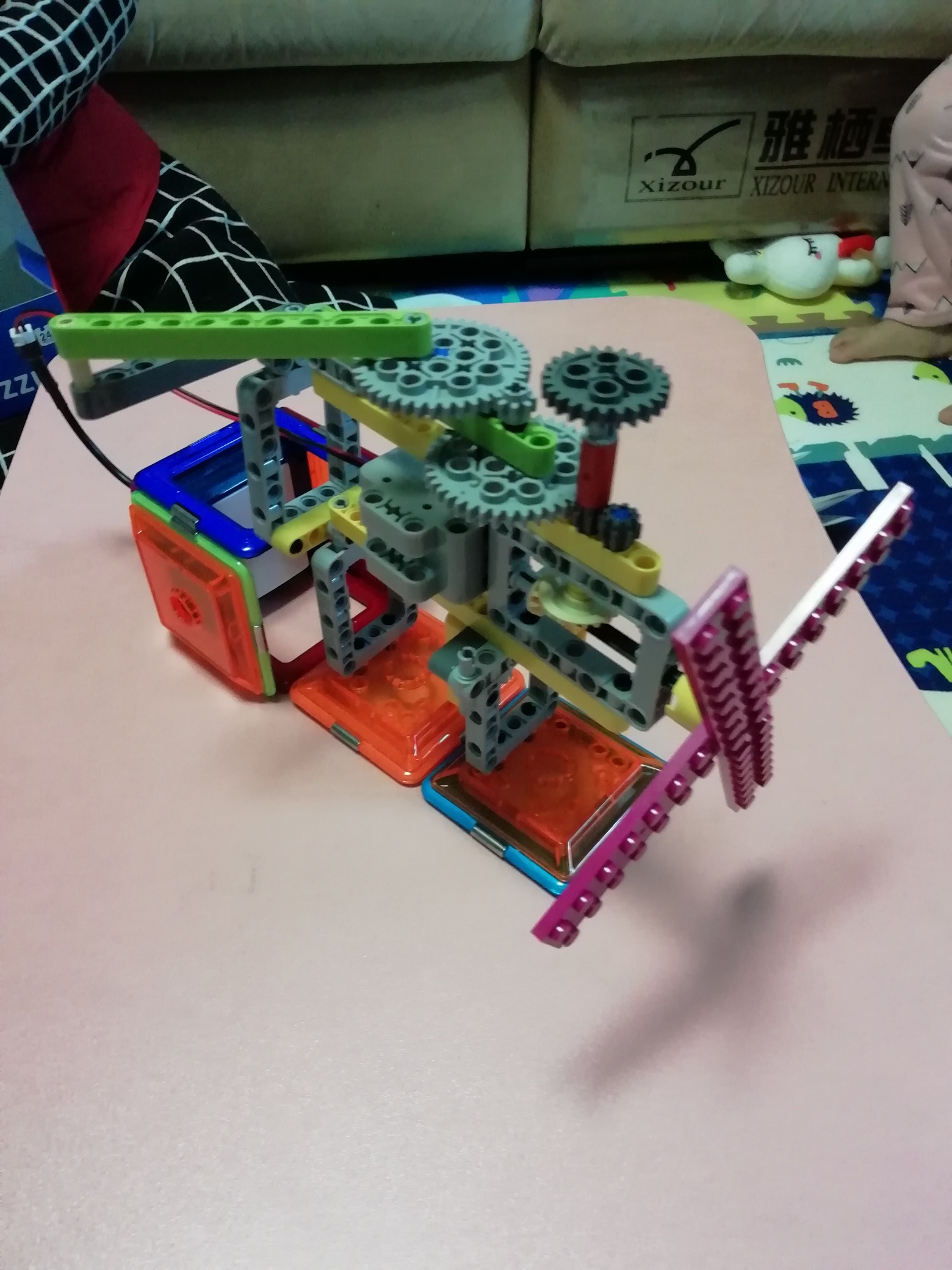

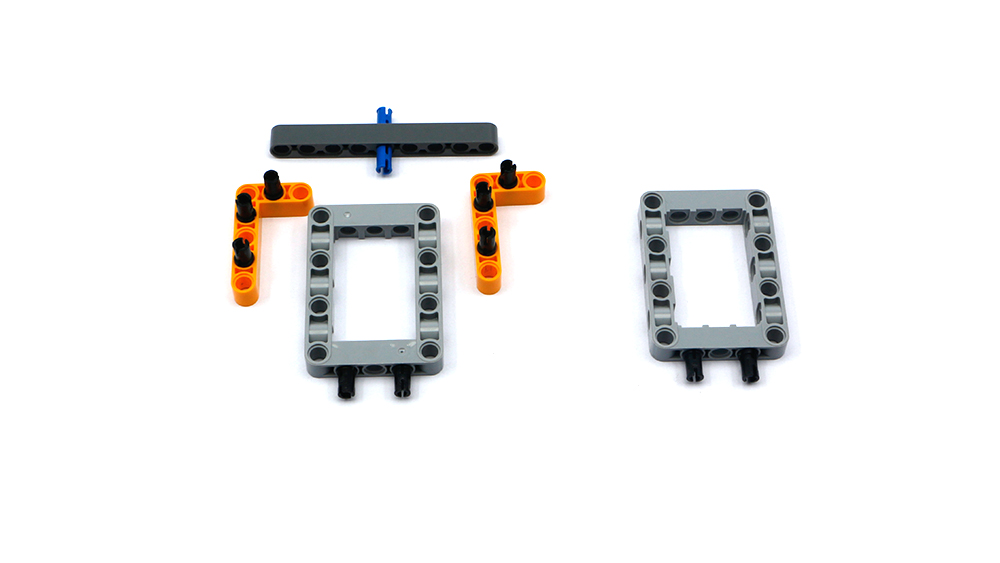

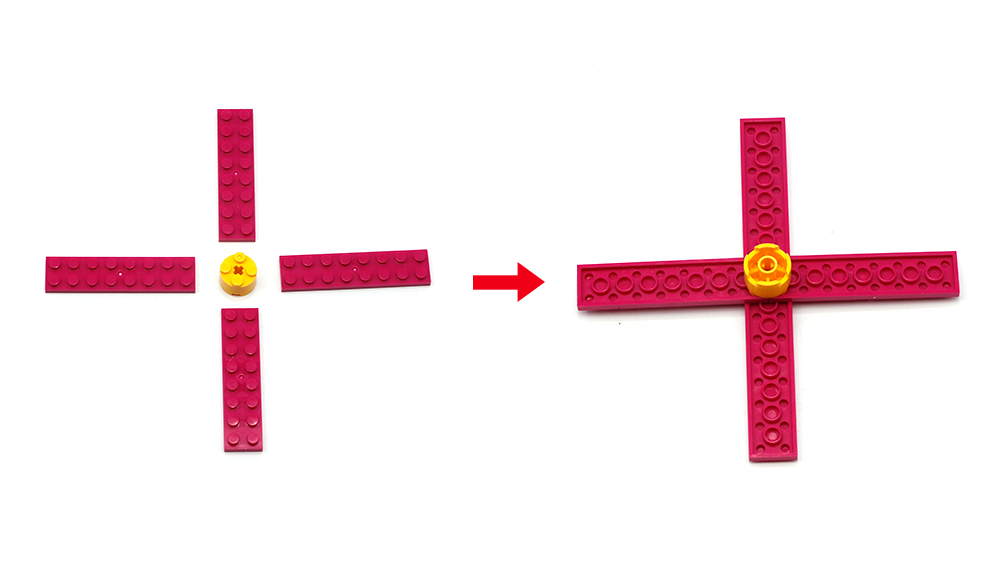

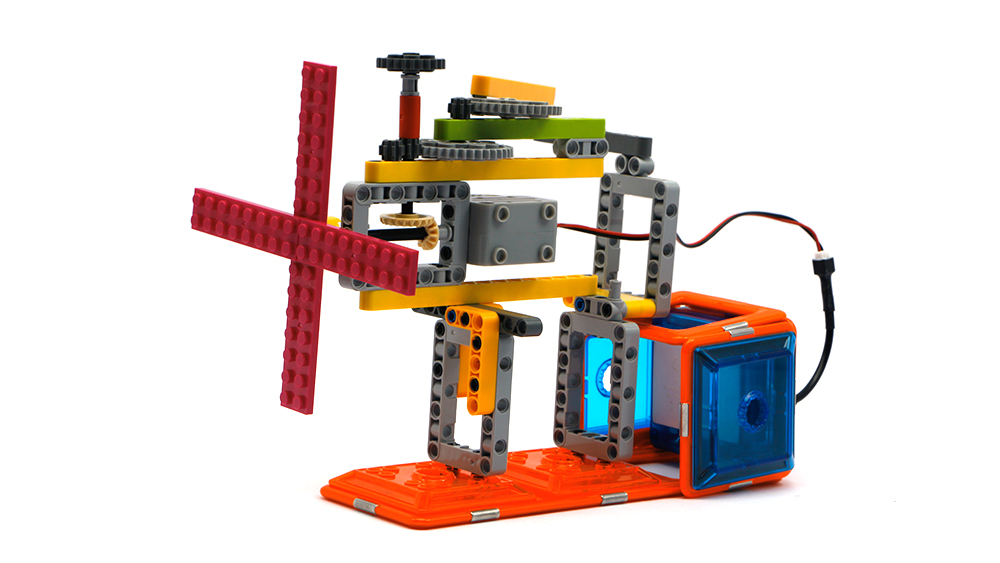

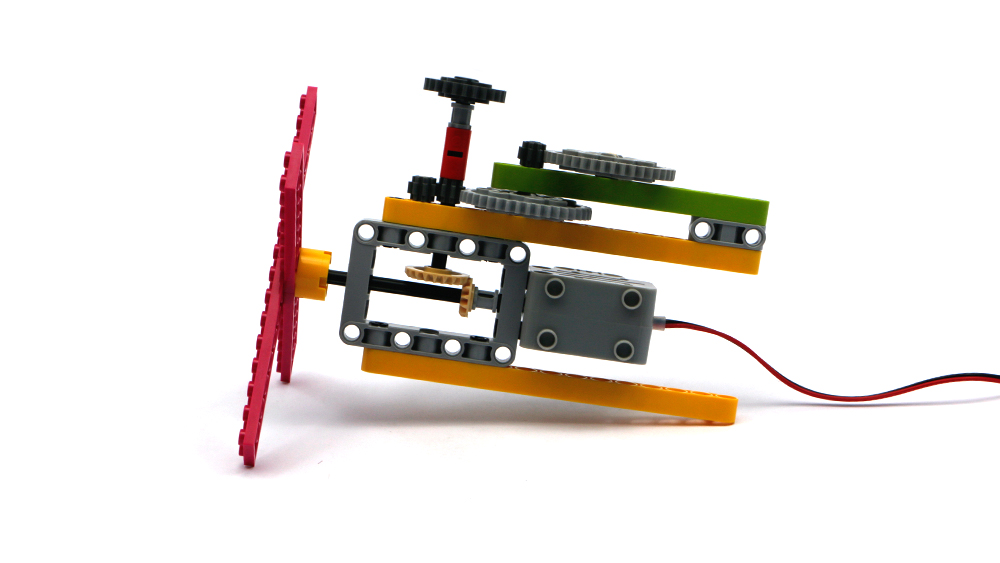

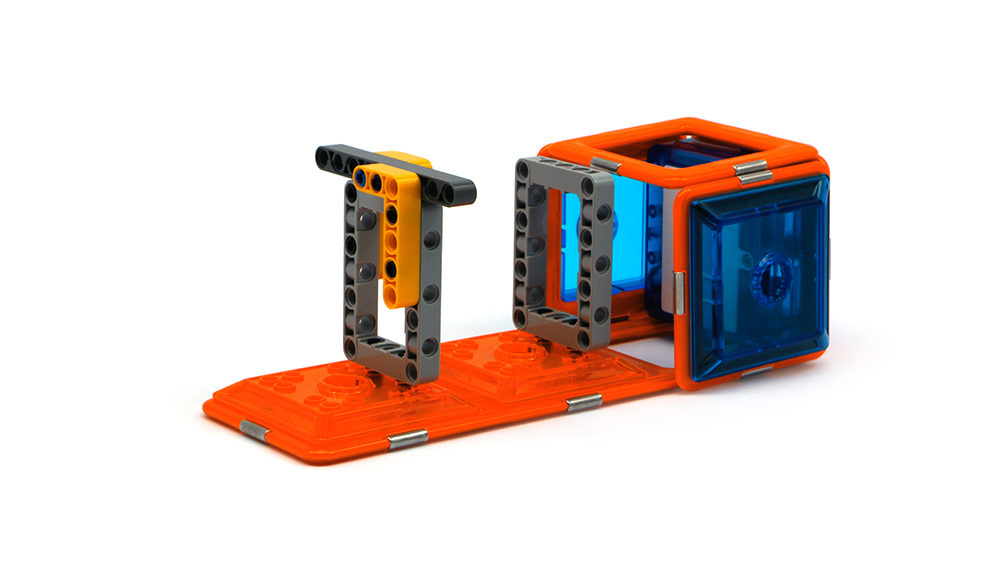

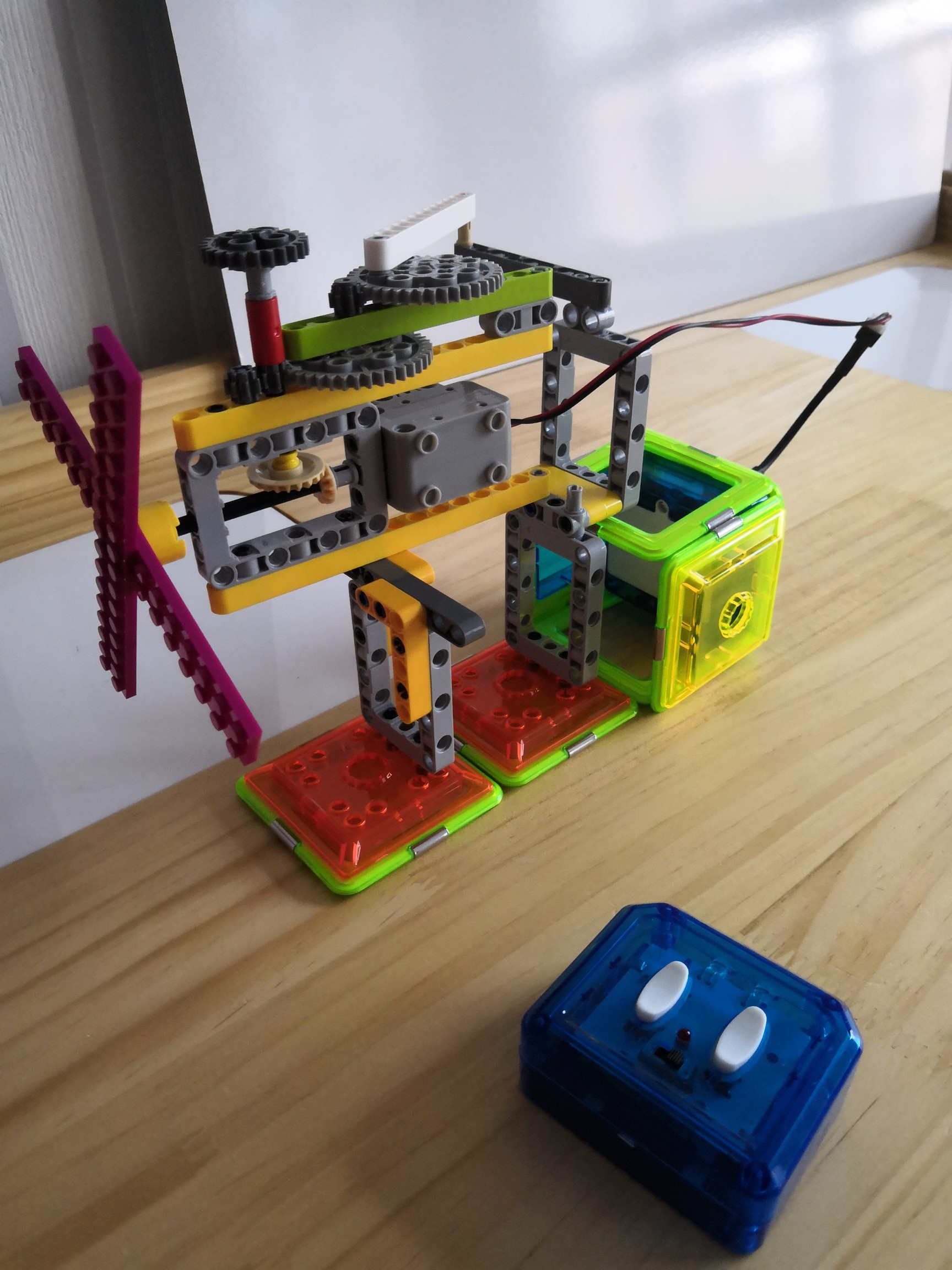

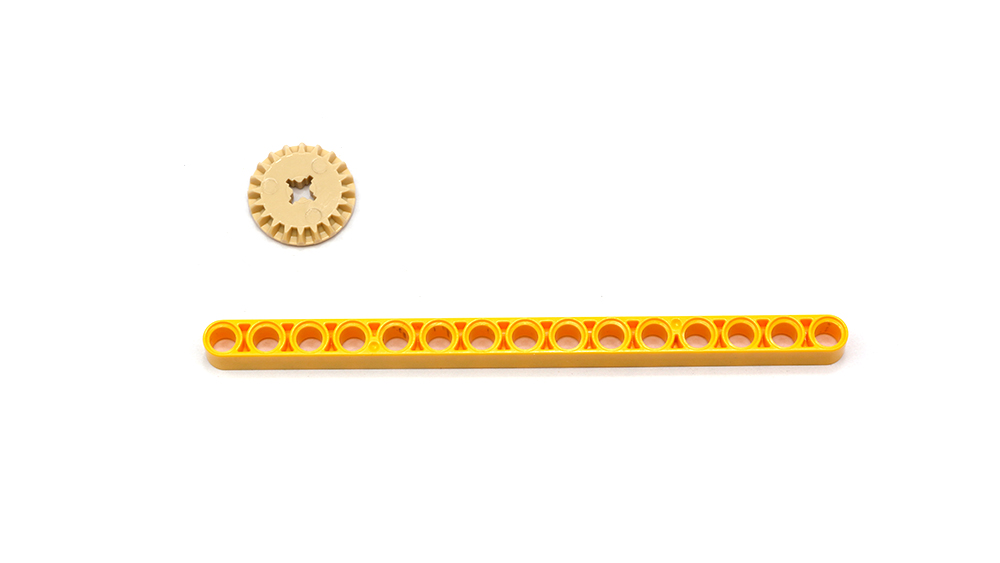

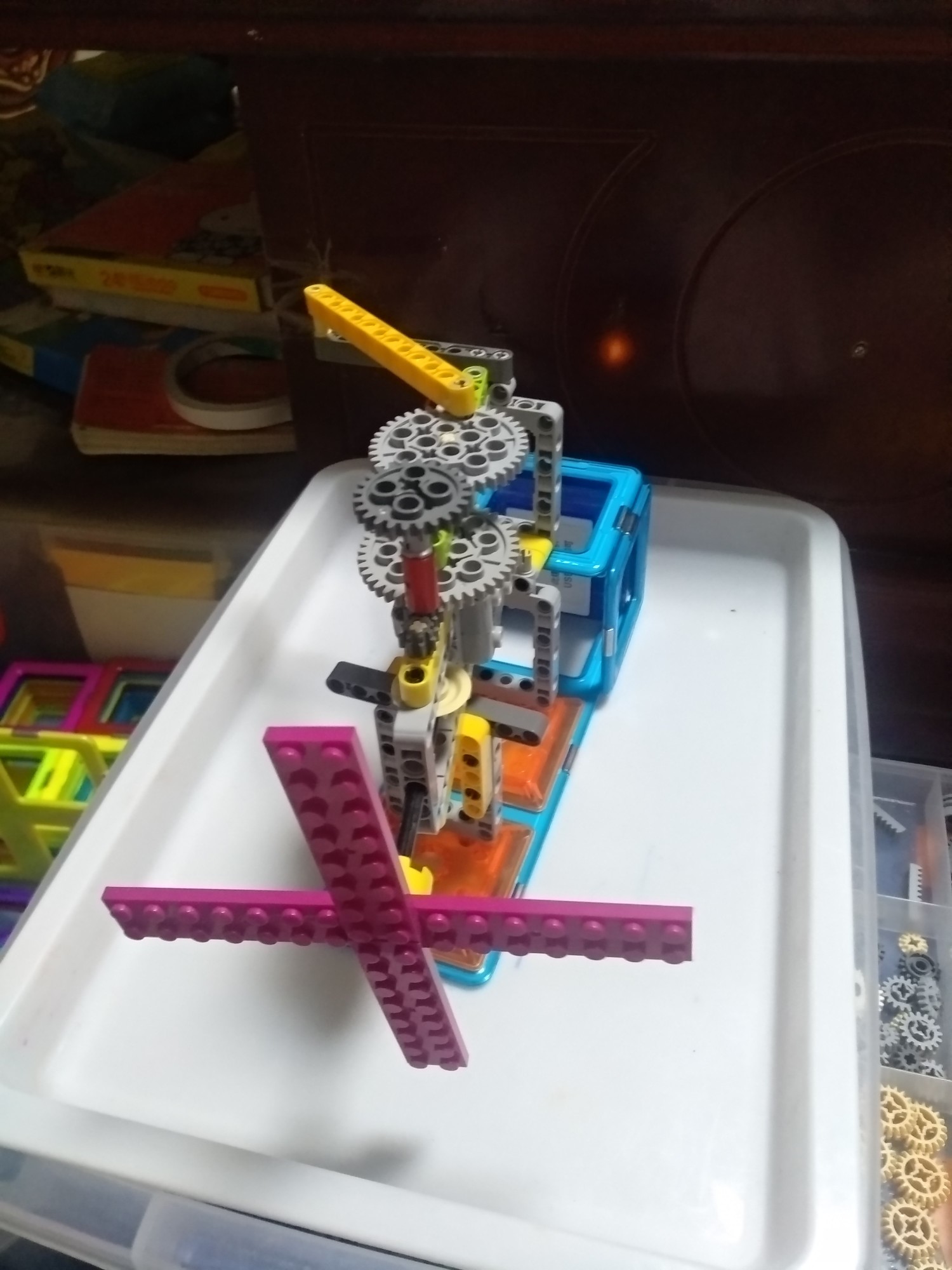

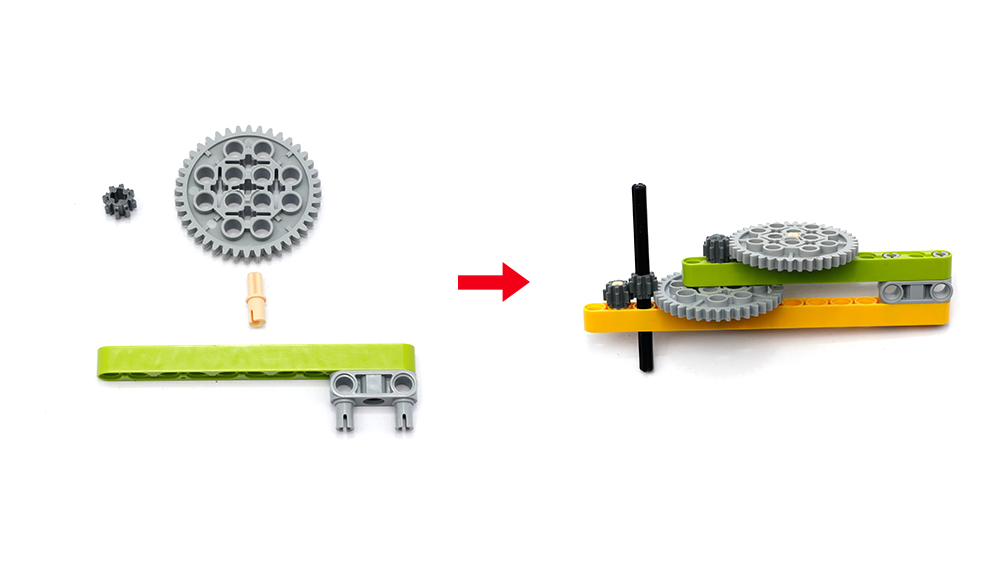

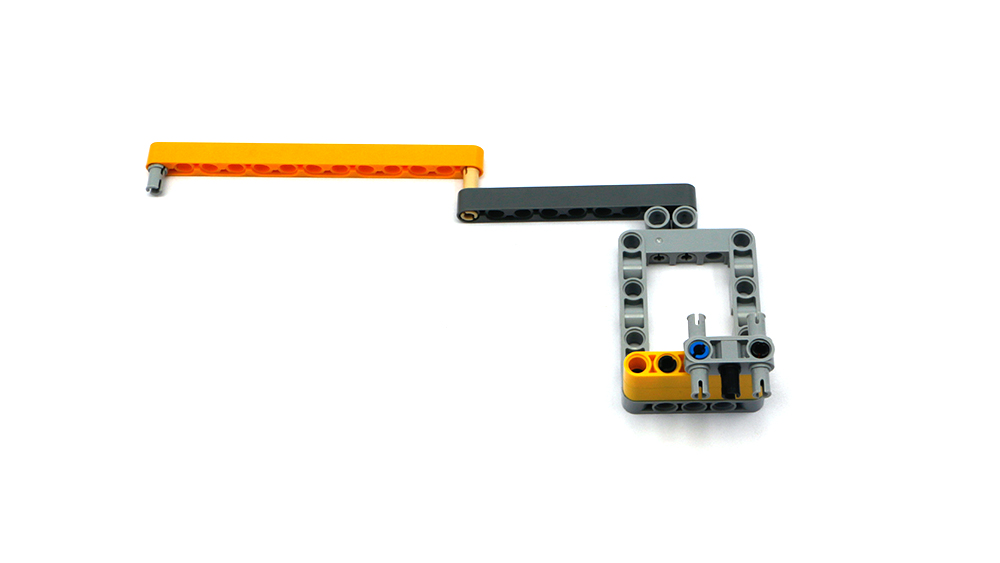

【摇头风扇（Shaking fan）】 电风扇简称电扇，也称为风扇、扇风机，是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气。广泛用于家庭、教室，办公室、商店、医院和宾馆等场所。风扇主要由扇头、叶片、网罩和控制装置等部件组成。扇头包括电动机、前后端盖和摇头送风机构等。电风扇的主要部件是：交流电动机。其工作原理是：通电线圈在磁场中受力而转动。电能转化为机械能，同时由于线圈电阻，因此不可避免的有一部分电能要转化为热能。常见的家用电扇本质上属于轴流风机，即风的流向平行于扇叶的旋转轴。 【科普课堂】 电风扇的起源—机械风扇起源于1830年，一个叫詹姆斯·拜伦的美国人从钟表的结构中受到启发，发明了一种可以固定在天花板上，用发条驱动的机械风扇。这种风扇转动扇叶带来的徐徐凉风使人感到凉爽，但得爬上梯子去上发条，很麻烦。1872年，一个叫约瑟夫的法国人又研制出一种靠发条涡轮启动，用齿轮链条装置传动的机械风扇，这个风扇比拜伦发明的机械风扇精致多了，使用也方便一些。1880年，美国人舒乐首次将叶片直接装在电动机上，再接上电源，叶片飞速转动，阵阵凉风扑面而来，这就是世界上第一台电风扇。 【结构介绍】 摇头风扇主要分为底座，传动结构与扇叶三个部分，底座用到了磁力片与小颗粒的连接固定。扇叶则是将薄板连接成十字形结构。本节课的重点是传动结构，通过一个电机完成两个动作要求，第一是扇叶转动，第二是风扇头部左右摇动。要实现第一个要求比较简单，直接利用电机与轴的连接带动扇叶转动。而要实现第二个要求就有点难度了，需要利用单面锥齿轮的垂直传动将电机的力传递到上方的小齿轮上，再通过齿轮二级减速传动结构减速增力带动曲柄做圆周运动，最后利用曲柄摇杆结构让风扇的头部摇动起来。而在作品中还设计了机械摇头开关，相当于简单的离合器。当向上拉动开关，下方的齿轮不啮合，风扇不摇头；当向下放下开关，下方的齿轮相互啮合，风扇摇头。 【学习目标】 1、了解风扇摇头的机械原理； 2、学习齿轮二级减速传动的应用； 3、学习齿轮离合开关的制作。
